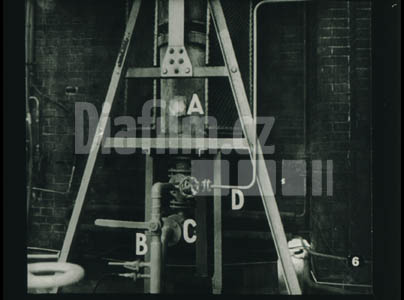

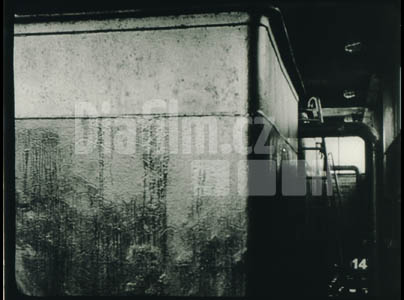

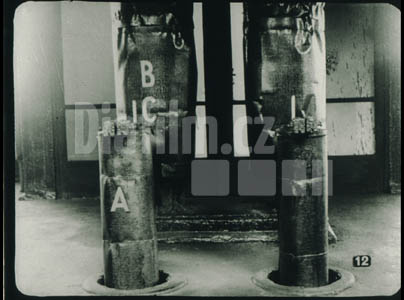

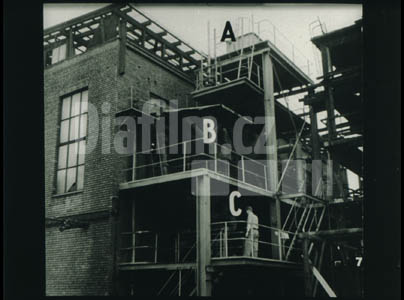

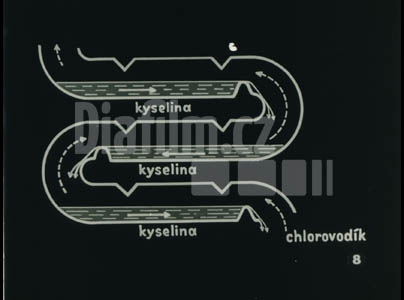

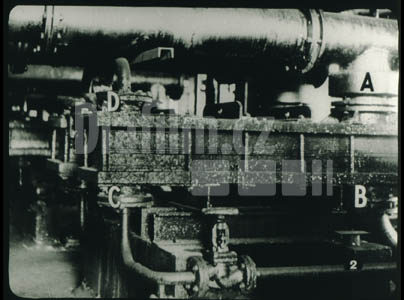

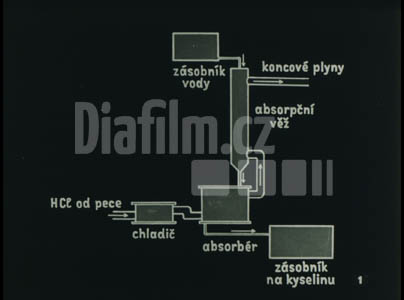

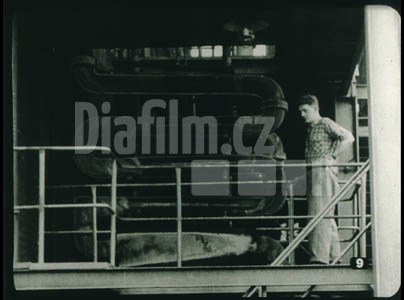

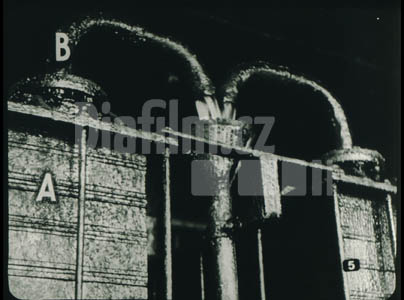

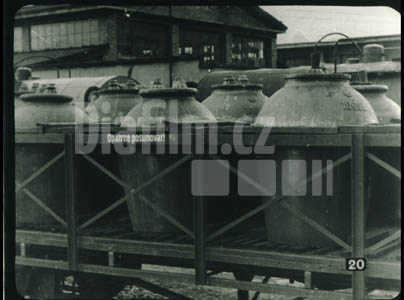

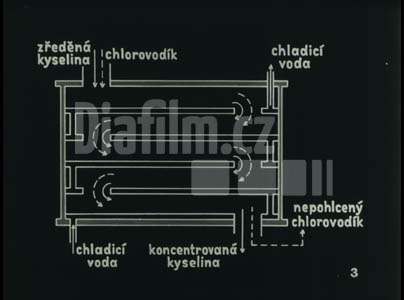

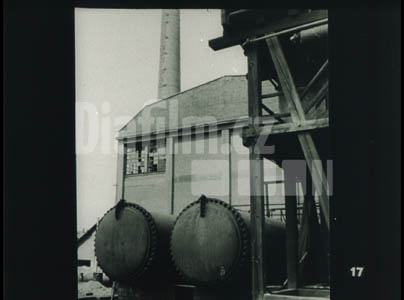

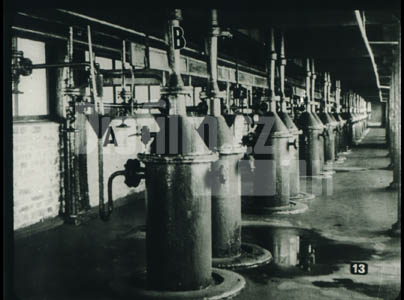

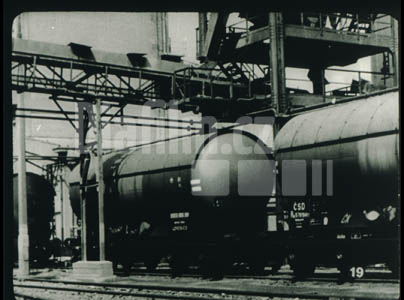

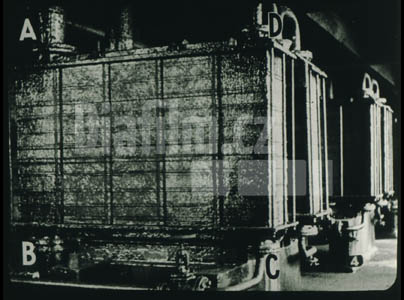

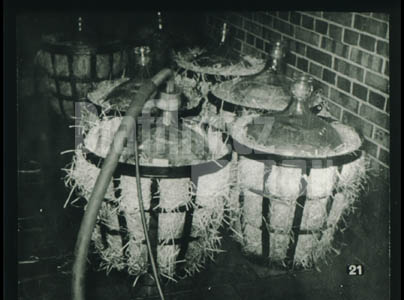

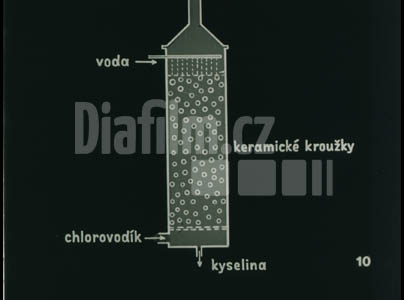

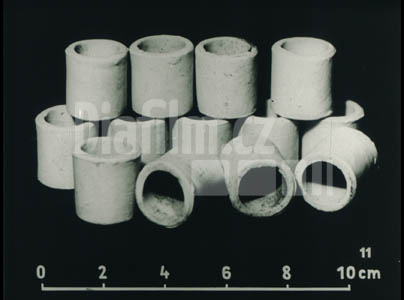

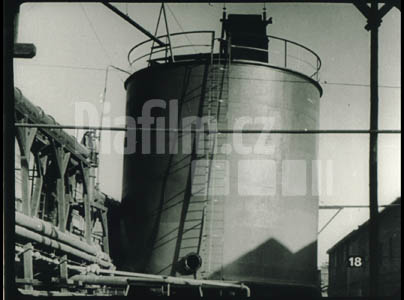

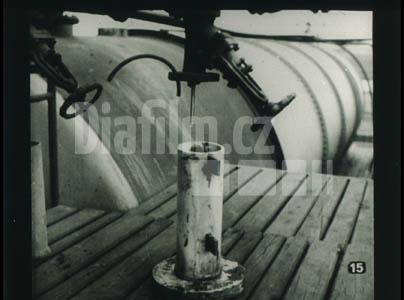

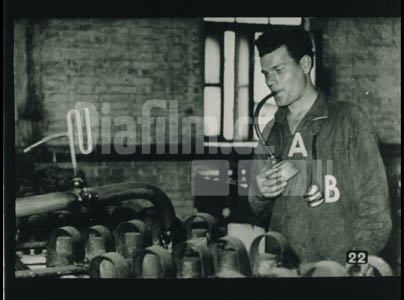

Výroba kyseliny chlorovodíkové syntetickým způsobem II.Schéma chlazení a absorpce chlorovodíku: Postup plynu: chladič – absorbér – absorpční věž. Protiproudový postup vody: zásobník – absorpční věž – absorbér – zásobník na kyselinu.+23Chladič – foto: Horké plyny vystupující z pece se chladí ve vodním iguritovém chladiči. /Igurit je fenolplast s výplní grafitu./ Část chlorovodíku zkondenzuje. Chladič a všechna ostatní zařízení v absorpční stanici jsou chráněna proti korozi dehtovými nátěry. Vysvětlivky: A – přívod horkého chlorovodíku; B – odvod ochlazeného chlorovodíku; C – přívod chladicí vody; C – odvod vody.Absorbér – schéma: Ochlazený chlorovodík se vede do iguritových absorbérů, v nichž se pohlcuje do vody. Při absorpci chlorovodíku se uvolňuje teplo, proto absorbéry mají chladicí zařízení. Absorbér je vlastně skříň s vodorovnými dutými přepážkami, jimiž proudí postupně zdola nahoru chladicí voda. Zředěná kyselina chlorovodíková /z absorpčních věží/ se přivádí zároveň s chlorovodíkem shora. Po projití absorbérem vytéká koncentrovaná kyselina otvorem vespod a nepohlcený chlorovodík se vede do absorpčních věží.Absorbéry na chlorovodík – foto: Iguritové absorbéry podobně jako pece tvoří celé baterie. Vždy 2 absorbéry jsou sdruženy. A – přívod zředěné kyseliny chlorovodíku; B – odvod kyseliny a nepohlceného chlorovodíku; C – přívod chladicí vody; D – odpad chladicí vody.Horní část dvojice absorbérů – foto: Na snímku jsou dobře patrny vodorovné přepážky /A/, jimiž proudí chladicí voda. Z poslední přepážky odvádí se voda trubkou /B/ do nálevky, společné pro dvojici absorbérů. Odtud je vedena k ochlazení, aby se mohla znovu použít.Křemenná pec – foto: Jiným typem syntézní pece je pec křemenná. Tato pec je menší a užívá se jí k výrobě kyseliny chlorovodíkové chemicky čisté. Na snímku vpředu je železná konstrukce, nesoucí křemennou pec. Slídovým okénkem A je vidět žár v peci. B – přívod vodíku; C – přívod chloru; D – přívod kysličníku uhličitého, kterým se před zapálením pece z ní vypuzuje vzduch.Absorpční stanice – foto: A – nádrž na vodu; B – absorpční věž; C – křemenné hady.Křemenný had – schéma: Podobně jako v předchozím případě se horký chlorovodík unikající z křemenné pece chladí a potom pohlcuje. Chladí se v prvním křemenném hadu skrápěném zevně studenou vodou, v němž chlorovodík proudí shora dolů. Ochlazený chlorovodík se vede do druhého hadu /na schématu/ zdola nahoru. Hadem protéká protiproudově zředěná kyselina z absorpční věže, která se zde postupně koncentruje. Uvnitř hadu jsou žebra, kterými se jednak zadržuje kyselina, jednak působí vířivý pohyb chlorovodíku.Křemenné hady – foto: V popředí chladicí had, po němž stéká voda, za ním had absorpční.Absorpční věž – schéma: Na konci výrobní linky jsou absorpční věže. Jsou to duté válce, do nichž je plyn přiváděn odspodu. Jsou vyplněny keramickými kroužky, skrápěnými shora vodou.Kroužky – foto: Keramické kroužky zvětšují styčnou plochu mezi vodou a plynem.Dolní část absorpčních věží – foto: Absorpční věže, vysoké 15–20 m prostupují několika poschodími. Nepohlcený chlorovodík /z iguritových absorbérů nebo z absorpčních hadů/ je veden potrubím /A/ do spodní části absorpční věže /B/. Před vstupem do věže se kontroluje teplota /C/.Vrchní část absorpčních věží – foto: Ve věžích se zachycují poslední zbytky chlorovodíku, aby se zamezilo výrobním ztrátám a aby odpadní plyny neznečišťovaly okolní atmosféru. A – přívod vody; B – odvod koncových plynů.Nádrže na vodu – foto: Nejvýše jsou umístěny nádrže na vodu, která stéká samospádem do absorpčních věží.Vzorkovací ventil – foto: Koncentrace vyrobené kyseliny se zjišťuje hustoměrem na vzorcích, které se odebírají ze vzorkovacího ventilu. Tento ventil je umístěn na potrubí před vtokem do zásobníků.Průtokový hustoměr – foto: Plynule se kontroluje koncentrace kyseliny průtokovým hustoměrem /A/ za současného zjišťování teploty kyseliny /B/.Horizontální zásobníky – foto: Horizontální zásobníky jsou železné válce, zevnitř vyložené pryží. V pozadí komín, odvádějící koncové plyny.Vertikální zásobník – foto: Jiným typem zásobníků jsou zásobníky vertikální. Otvor na vypouštění kyseliny /v popředí/ je otevřen, protože se zásobník čistí.Cisternové vozy – foto: Železné cisterny zevnitř vyložené pryží mají objem 125 hl.Kameninové balóny – foto: Menší množství kyseliny se dopravují v kameninových balónech o obsahu 1000 l, uložených po 8–12 na zvláštní vagony /„hrncové vozy“/.Skleněné balóny – foto: Skleněné balóny o obsahu 50 l jsou uloženy v železných koších s dřevitou vlnou. Plní se pryžovou hadicí s novodurovým nástavcem.Bezpečnost práce – foto: Dělníci u elektrolyzéru se chrání před chlórem respirátorem /A/, který nosí zavěšen na krku. Vzduch se vdechuje ústy přes filtr, vydechuje nosem. V nutných případech se používá též ochranných brýlí /B/, jimiž jsou pracující rovněž vybaveni.První pomoc – foto: Důležitou složkou první pomoci jsou roztoky na vymývání očí /při eventuálním podráždění chlorovodíkem/.׋›Výroba kyseliny chlorovodíkové syntetickým způsobem II. pro odborné školyVýrobceDPrahaRok1959Délka27 okénekAutor textuSotorník Vladimír Doc. Dr., Palouš Radim Dr.PředlohaCHEMOznačení2422Další diafilmy výrobceMoravské úvaly a západoslovenské nížinyRozpor mezi socialismem a imperialismem - základní rozpor naší epochyPíseň o mládežiPověry jako naivní falešné vědomí
