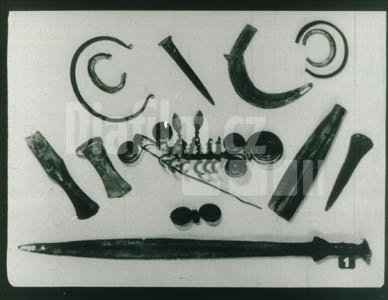

Výroba mědi a její slitinyPředměty z doby bronzové Člověk znal měď již 4.000 let před n. l. Zhotovoval z ní nástroje, ozdobné předměty a zbraně. Zejména používal slitiny mědi s cínem - bronzu. Užívání bronzu vtisklo ráz jedné epoše lidských dějin, která se proto nazývá doba bronzová.+30Pánev na pražení měděného kyzu U nás se měď vyrábí z chalkopyritu. Flotovaný chalkopyrit se nejprve praží v pražicích pánvích, aby se zbavil částečné síry. Dvířky ve válcovité stěně se sype ruda, která se při pražení proudícím vzduchem oxyduje. K pražení není potřebí paliva, neboť oxydující se síra poskytuje dostatek tepla potřebného pro reakci. Při pražení uniká kysličník siřičitý, který se potrubím nahoře odvádí a zpracovává dále na kyselinu sírovou. Vypražením vzniklé kyzové výpalky odpadávají spodem pražicí pánve v podobě velkých spečených balvanů.Rozbíjení kyzových výpalků Výpalky se nejprve pneumatickými kladivy rozbíjejí, aby byly veliké asi jako pěst.Nakládání roztlučených výpalků Po této úpravě se nakládají na ruční vozíky a po úzkokolejné dráze dopravují k tavicí peci.Celkový pohled na Raschetovu pec Tavicí pec je stavba, která má podobu čtyřbokého hranolu. Tomuto typu se říká Raschetova pec.Pohled na horní část Raschetovy pece Nahoře je tavicí pec jehlanovitě uzavřena. Mohutným potrubím se odvádějí plyny, obsahující hlavně kysličník siřičitý. V boční stěně jsou dvojí dvířka, sloužící k plnění pece.Plnění Raschetovy pece Raschetova pec se plní kyzovými výpalky, koksem a struskotvornými přísadami. Nárazem vozíku se dvířka odklopí a po vysypání sázky se opět samočinně uzavřou.Detail Raschetovy pece s dyšnami Do pece se dmýchá dyšnami vzduch. Žárem se hmota roztaví. Chemickými reakcemi, které v tavenině probíhají, se částečně odstraní železo, které odtéká jako křemičitan ve strusce. Nakonec zbude tzv. "měděný kámen", který obsahuje hlavně sirník měďný s malým podílem sirníku a kysličníku železnatého.Odpich měděného kamene z Raschetovy pece Po několika hodinách se provádí odpich měděného kamene proražením ucpávky ve spodní části pece. Tavenina vtéká do pánví, které se jeřábem dopravují k rafinaci.Celkový pohled na konventor Měděný kámen se dále zpracovává ve válcovitých konventorech.Plnění konventoru Konventor se sklopí a do otvoru se nalévá roztavený měděný kámen.Konventor v chodu Po naplnění se opět vzpřímí a otvory ve válcovitém plášti se dmýchá vzduch. Oxydací se odstraní síra a železo, zatím co měď se vyredukuje chemickými pochody z taveniny.Rafinační pec Měděný kámen se také zpracovává v pánvovitých rafinačních pecích, kde probíhají podobné oxydačně redukční reakce jako v konventoru, jejichž výsledkem je poměrně čistá, až 99 % měď.Odpich mědi z rafinační pece Po ukončení rafinačního procesu se provádí odpich roztavené mědi do předem vyhřáté pánve.Odlévání strusky s povrchu taveniny v pánvi Nakloněním pánve se nejprve odstraní struska plovoucí na povrchu roztavené mědi.Odlévání mědi do tvaru "housek" Strusky zbavená měď se pak odlévá do forem, které se posunují na pohyblivém pásu. V nejvyšším místě ztuhlá, avšak dosud žhavá měď vypadává z forem do studené vody ve tvaru kádrů, kterým se říká "housky".Granulace mědi Jindy se roztavená měď leje do nádrže se studenou vodou, kde rychle utuhne a vytváří zrnka neboli granuly.Nádoba s granulovanou mědí Granulovaná měď se nakládá...Skládka granulované mědi ... a dopravuje na skládku, odkud se pak odebírá a rozesílá průmyslovým podnikům, které ji dále zpracují v hotové výrobky.Skladiště anod Má-li se připravit nejčistší měď, odlévá se rafinovaná měď do tvaru silných desek, jejichž rozměry jsou patrny z obrázku ve srovnání s vedle stojícím pracovníkem. Desky se používají jako anody při elektrolytickém čistění. Za katody slouží tenké plechy stejných rozměrů z nejčistší mědi.Část haly s elektrolyzéry Elektrolytická rafinace se provádí ve vanovitých, olovem vyložených elektrolyzérech, naplněných roztokem síranu měďnatého, okyseleného kyselinou sírovou. Anody se průchodem proudu rozpouštějí a čistá měď přechází na katody. Rozpustné nečistoty zůstávají v roztoku /sírany méně ušlechtilých kovů/, nerozpustné klesají ke dnu jako kal /příměsi zlata, stříbra, platiny, kysličníku měďnatého apod./.Skládka elektrolytické mědi Po skončené elektrolyze se katody vyjmou, omyjí, osuší a uloží ve skládce. Jako nejčistší elektrolytická měď se pak dodávají jiným závodům k zpracování na hotové výrobky.Elektrovodná síť Mědi se pro dobrou vodivost elektřiny používá na výrobu elektrovodných drátů.Varna v pivovaře Poněvadž je také dobrým vodičem tepla, zhotovují se z ní kotly a varné pánve např. v pivovarech.Reprodukce mědirytiny Měděných desek se používalo též k zhotovování mědirytin. Jsou to obrazy ryté jehlou nebo zvláštními rydly do měděné desky, která se pak používala jako matrice k tisku obrázků. Je to nejstarší způsob tisku obrázků z hloubky.Bronzové dělo Slitina mědi s cínem se nazývá bronz. Z jistého druhu bronzu, tzv. děloviny, se kdysi lila děla.Zvon Jiný druh bronzu zvaný zvonovina se používal k lití zvonů.Pomník M. J. Husa v Praze Ze sochařského bronzu se zhotovují sochy. Na obraze vidíte pomník M. J. Husa v Praze.Bronzová mince Z mincovního bronzu se razí mince, medaile apod.Znázornění světové produkce mědi Světová produkce mědi činí ročně přes 3,650.000 tun. Největším producentem je Sovětský svaz. Kdyby z mědi na světě ročně vyrobené byla zhotovena krychle, měla by hranu o délce 74,3 m. K odvozu takového množství mědi by bylo potřebu vlaku se 182.500 vozy. Vlak by měl bez lokomotivy délku 1.825 km, tedy více než dvakrát tolik, kolik je délka naší republiky. Přesto je mědi nedostatek, proto se nahrazuje jinými kovy, slitinami a umělými hmotami, nebo se získává ze sběru. Také náš stát značné množství mědi dováží, proto je naší národní povinností sbírat vyřazené předměty z mědi nebo jejích slitin, neboť tím státu ušetříme ročně milionové hodnoty.׋›Výroba mědi a její slitinyVýrobceDPrahaRok1959Délka34 okénekAutor textuPřidal AloisPředlohaFYZKOznačení2395Další diafilmy výrobceKapitoly z dějin SSSR III. 1941 - 1945Švabinský MaxBulharská lidová republika II.díl Přírodní krásy zeměGuinejská Republika
