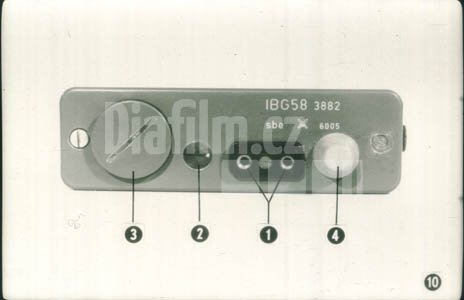

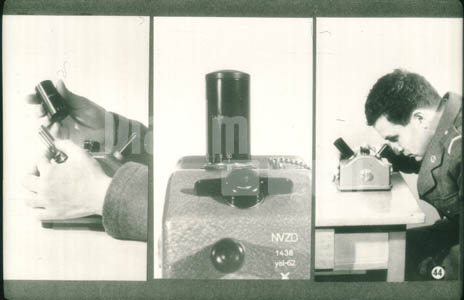

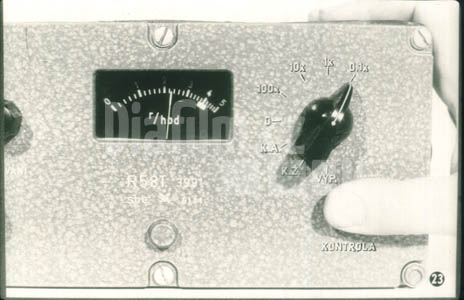

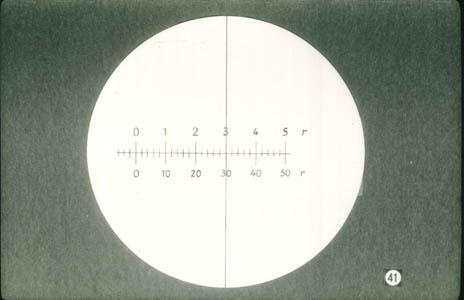

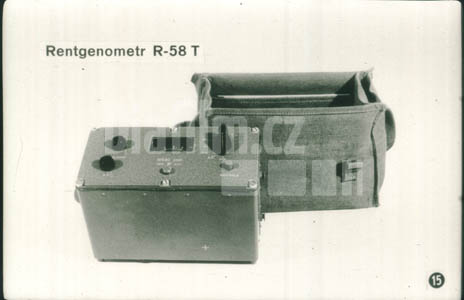

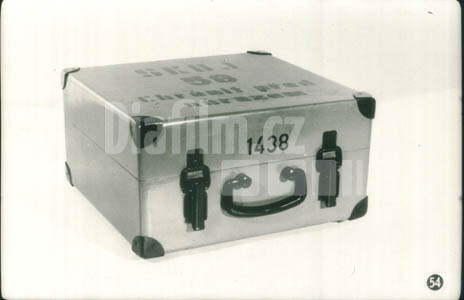

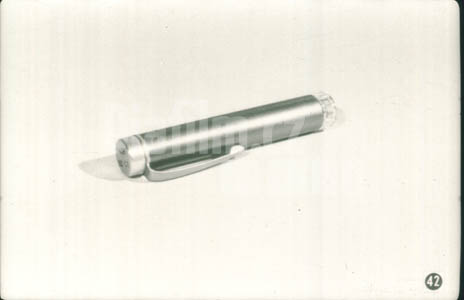

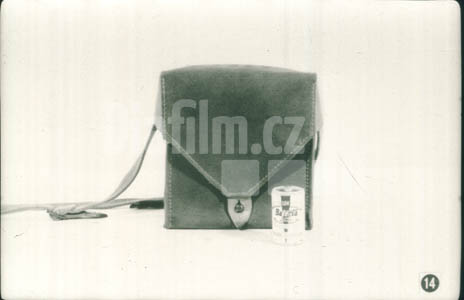

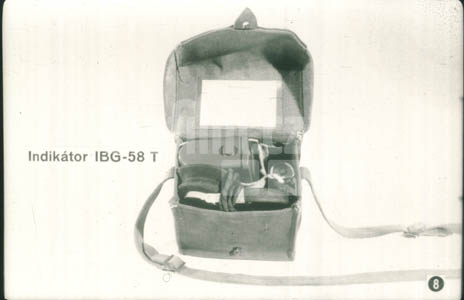

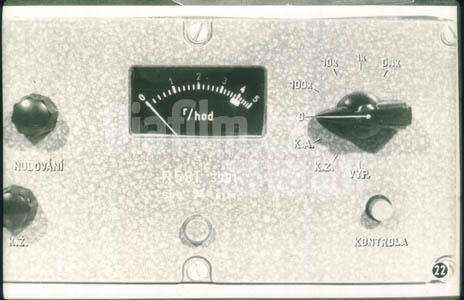

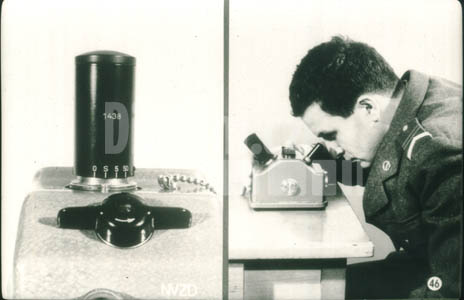

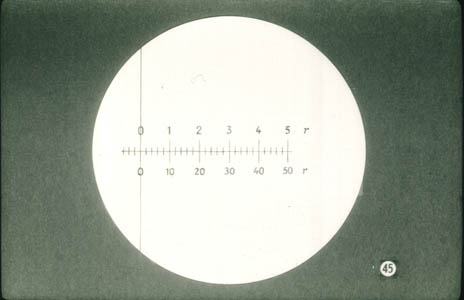

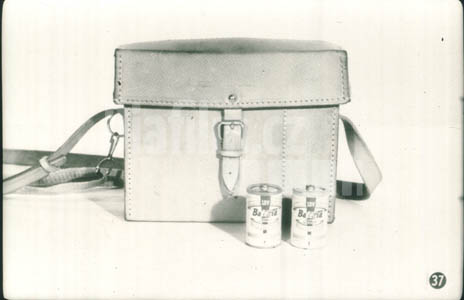

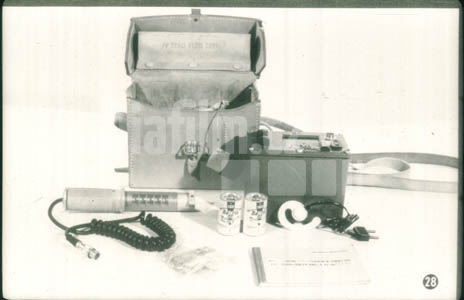

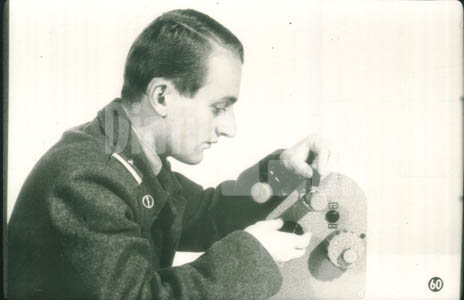

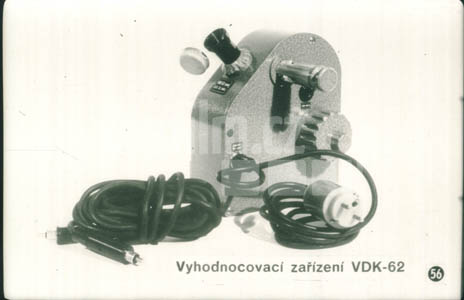

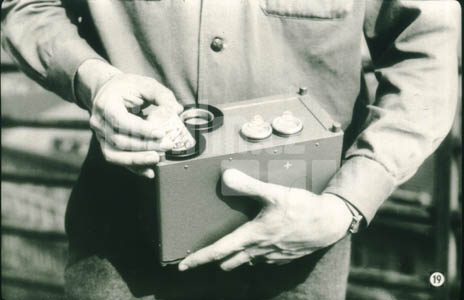

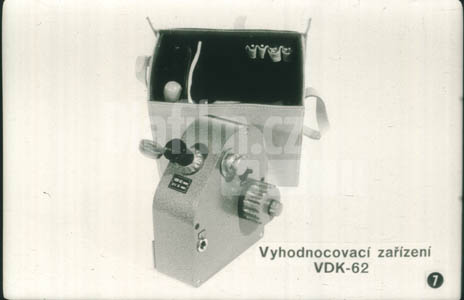

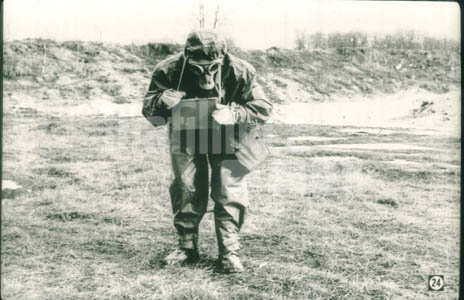

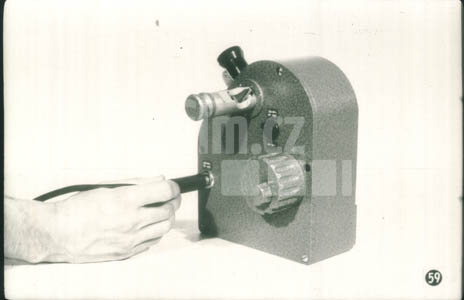

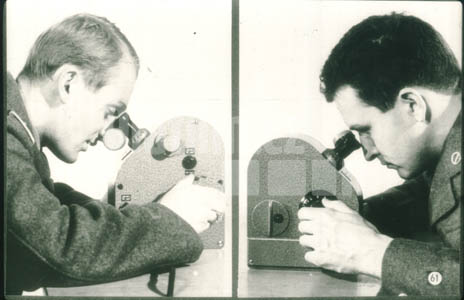

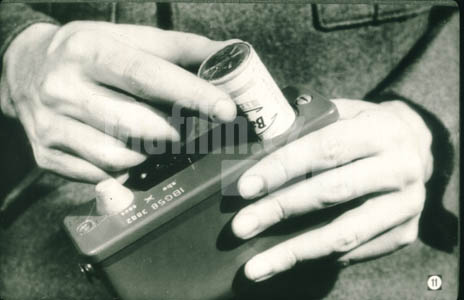

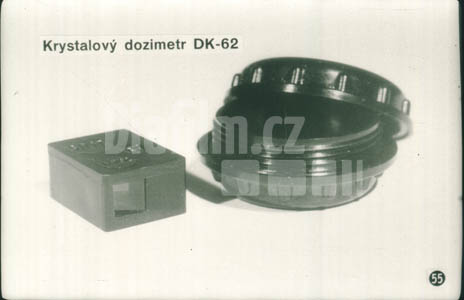

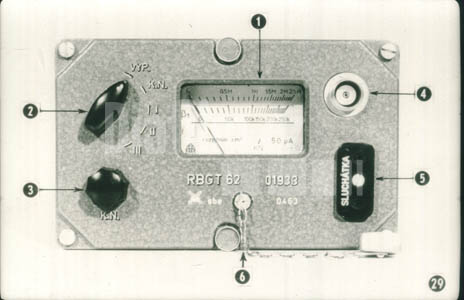

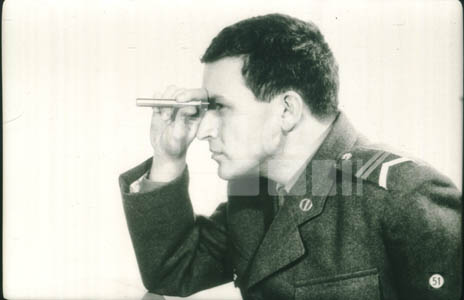

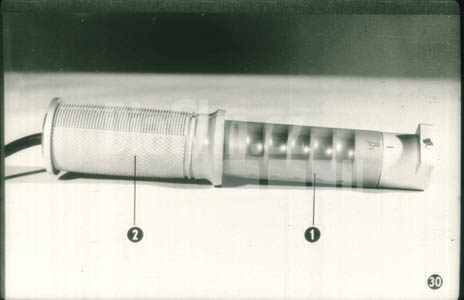

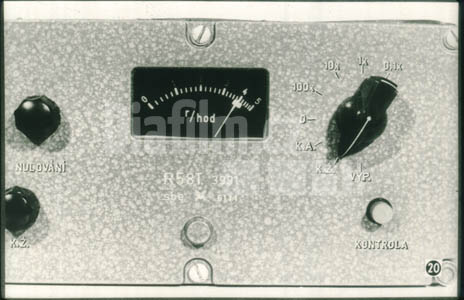

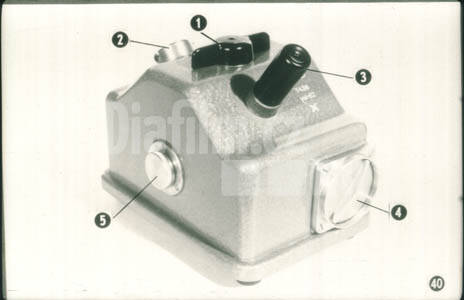

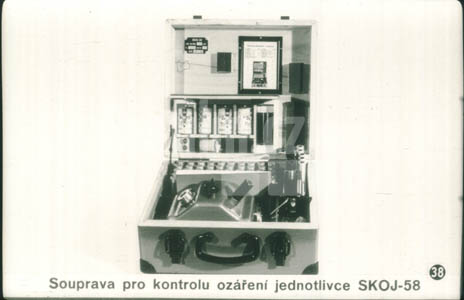

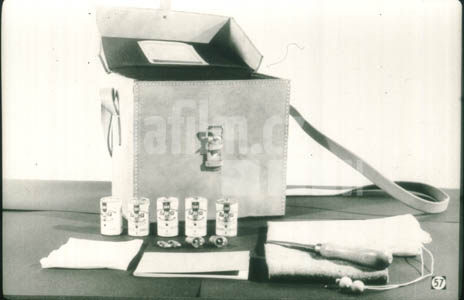

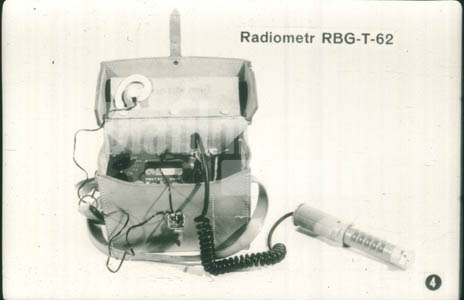

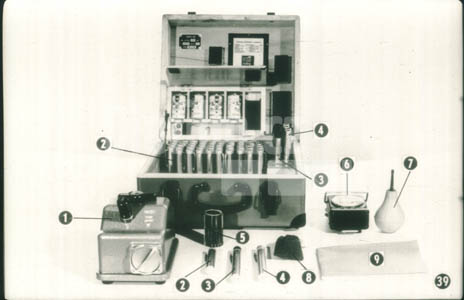

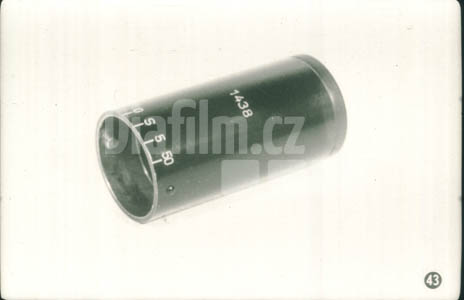

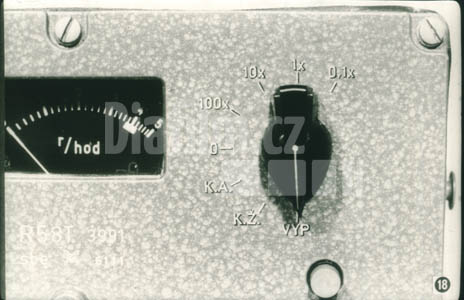

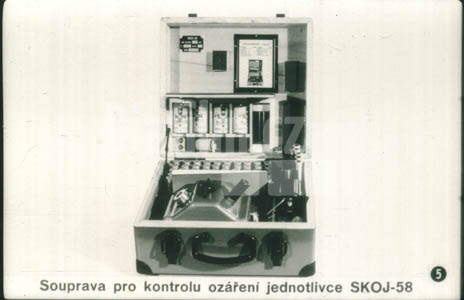

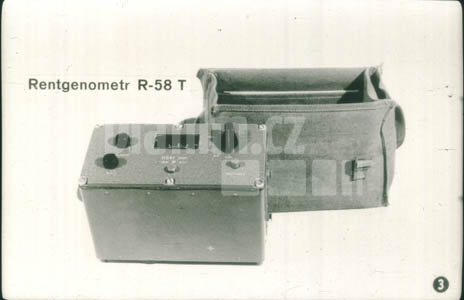

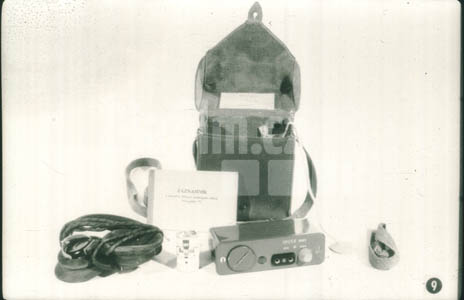

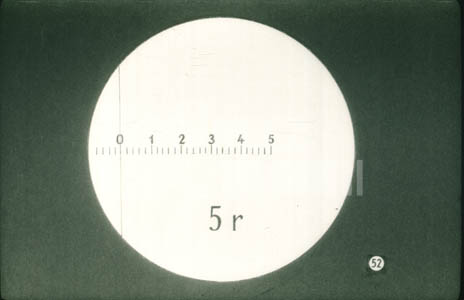

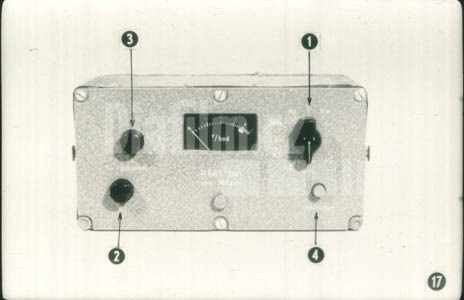

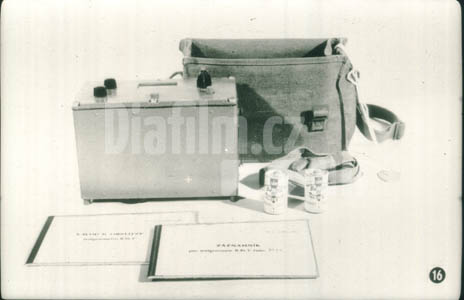

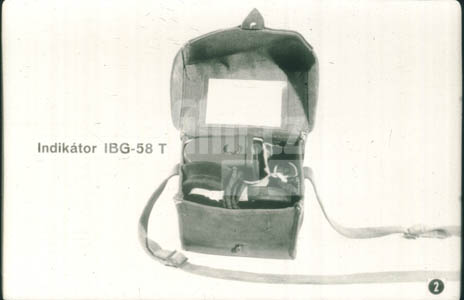

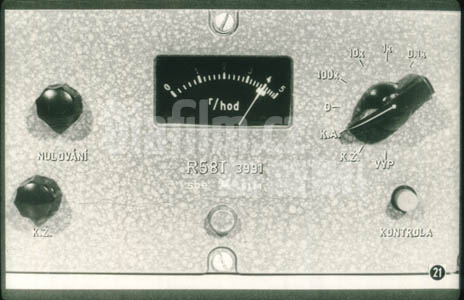

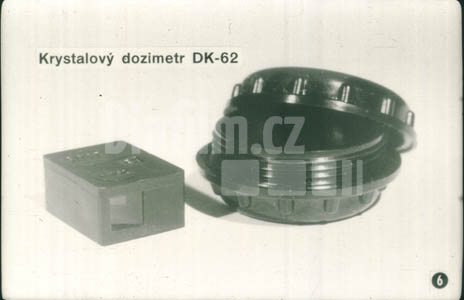

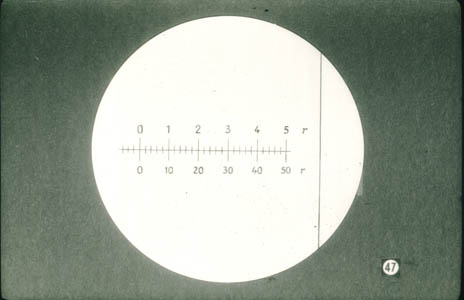

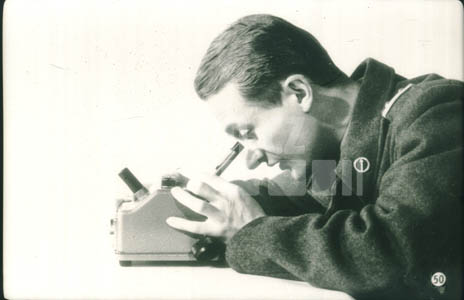

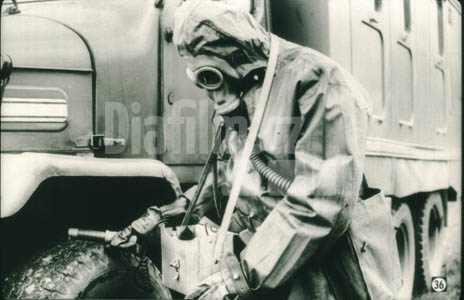

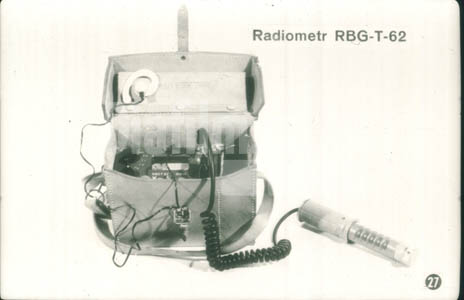

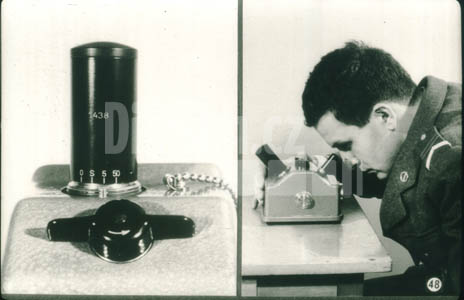

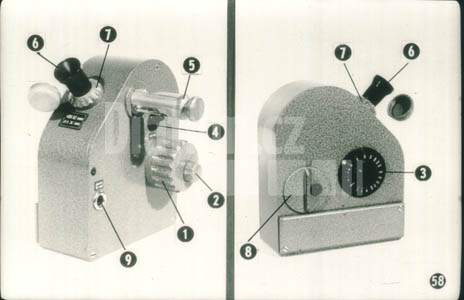

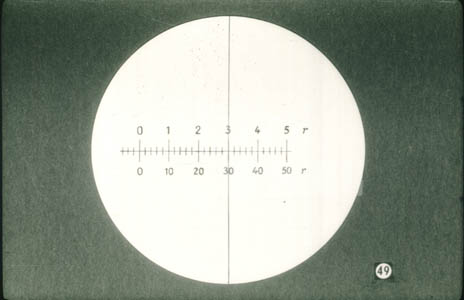

Dozimetrické přístrojeVelkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.Velkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.+60Velkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.Velkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.Velkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.Velkým nebezpečím pro vojáka v soudobém boji je neviditelné radioaktivní záření. Jeho škodlivé působení na lidský organismus shrnujeme pod název nemoc z ozáření. Tato nemoc může mít různě těžký průběh, podle velikosti dávky, kterou byl organismus ozářen. Proto se snažíme, aby k ozáření osob docházelo jen v nejnutnějších případech a aby přitom celková dávka ozáření byla menší než přípustná. K zjištění, zda jsme či nejsme v radioaktivně zamořeném prostoru, jak silně je prostor zamořen radioaktivními látkami a jakou dávku ozáření jsme obdrželi, slouží dozimetrické přístroje. Indikátor IBG 58 T nám dává první informaci. Slouží proto k varování vojsk. Rentgenometrem R 58 T měříme úroveň radiace v terénu v rozmezí od 0 do 500 r hod. Zjištění stupně zamoření výzbroje, výstroje, potravin, vody, různých objektů a podobně slouží radiometr RBGT 62, který udává stupeň zamoření v tisících rozpadech na centimetr² za minutu. Celkovou dávku, kterou organismus obdržel v zamořeném prostoru, změříme osobními dozimetry ze soupravy pro kontrolu ozáření jednotlivce - SKOJ-58, nebo krystalovými dozimetry DK 62, pro jejichž vyhodnocení slouží zařízení VDK 62.Indikátor IBG 58 T: Indikátor IBG 58 T je určen k zjištění radioaktivního záření beta, gama. Je jím možno přibližně určit úroveň radiace 0,5 r/hod.Souprava IBG 58 T se skládá z vlastního přístroje, brašny, sluchátek, nosného popruhu, speciálního klíče, záznamníku s návodem k obsluze a monočlánku 1,5 V.Na panelu přístroje jsou umístěny 1) zdířky pro sluchátka, 2) okénko pro pozorování záblesku doutnavky, 3) šroubový uzávěr zdrojového pouzdra, 4) tlačítkový spínač.Jako zdroje k IBG 58 T se používá monočlánku o napětí 1,5 V. Po skončení činnosti nesmíme zapomenout vyjmout zdroj a uložit jej odděleně od přístroje.Před použitím se přístroj vyjme z brašny a zavěsí na nosný popruh. Vloží se zdroj a nasadí sluchátka. Po dobu měření musí být tlačítkový spínač trvale stisknut.Přítomnost radioaktivního záření se projeví praskotem ve sluchátkách a záblesky doutnavky. Dosáhne-li úroveň radiace hodnoty 0,5 r/hod., doutnavka zdánlivě trvale svítí. Při této úrovni radiace nasazuje voják prostředky protichemické ochrany jednotlivce do ochranné polohy.Před uložením se z přístroje vyjme monočlánek a přístroj se nakonzervuje. Přístroj musí být skladován v suché místnosti, při delším přechovávání jsou monočlánky uloženy mimo brašnu. Obsluha zapisuje do záznamníku údaje o použití a konzervaci přístroje.Rentgenometr R 58 T: Rentgenometr R 58 T je určen pro měření úrovní radiace v zamořeném terénu. Používá se při provádění radiačního průzkumu a je jím možno určit hranice zamořených prostorů do úrovně 500 r/hod.Do soupravy R 58 T patří vlastní přístroj, brašna, křížový popruh, klíč, návod k obsluze a záznamník.Na panelu jsou umístěny ovládací a vyhodnocovací prvky přístroje: přepínač (1), potenciometr pro nastavení napájecího napětí „KŽ“ (2), nulovací potenciometr „NULOVÁNÍ“ (3), tlačítko kontrolního zářiče „KONTROLA“ (4). Kontrolní zářič je zabudován v přístroji.Funkční přepínač má tyto polohy: VP - přístroj vypnut; KŽ - kontrola žhavení; KA - kontrola anody; 0 - nula; 100× - měřicí rozsah 0–500 r/hod.; 10× - měřicí rozsah 0–50 r/hod.; 1× - měřicí rozsah 0–5 r/hod.; 0,1× - měřicí rozsah 0,–0,5 r/hod.Jako napájecí zdroje pro rentgenometr R 58 T slouží 2 monočlánky 1,5 V. Monočlánky se ukládají do 2 zdrojových pouzder na dolní straně přístroje.Před zapnutím přístroje je nutno vytočit potenciometr „KŽ“ do levé krajní polohy. Je to zejména nutné při použití čerstvých monočlánků. Pak přepneme přepínač do polohy KŽ a nastavíme výchylku ručičky měřidla na pravý konec kontrolní značky v okolí 4. dílku stupnice pomocí potenciometru KŽ.Po přepnutí funkčního přepínače do polohy KA musí ručička měřidla ukazovat v rozmezí bílého obdélníčku, v okolí „4“ na stupnici. Je-li výchylka nad značkou, je třeba vyměnit napájecí zdroje.Přepneme do polohy „0“ a potenciometrem „NULOVÁNÍ“ nastavíme nulovou výchylku přístroje. Nastavení nulové výchylky měřidla je nutno při měření každých 5 minut kontrolovat.Kontrolu funkce rentgenometru R 58 T provedeme takto: Přepínač přepneme do polohy 0,1× a stiskneme tlačítko „KONTROLA“. Výchylka přístroje se nesmí lišit od hodnoty uvedené v záznamníku o více než 25 %.Měření úrovně radiace v terénu se provádí v prostředcích protichemické ochrany jednotlivce v ochranné poloze. Výchylku měřidla musíme násobit údajem u přepínače rozsahu. Výsledná hodnota udává úroveň radiace v rentgenech za hodinu v místě přístroje. Měření možno provádět ve výšce 75–150 cm nad terénem.Měříme-li úroveň radiace na vozidle, nesmíme zapomenout, že hmota vozidla pohlcuje část radioaktivního záření. Musíme proto ještě údaj přístroje znásobit tzv. koeficientem zeslabení, který je pro nákladní automobil 2, pro obrněný transportér 4 a pro tank 10, abychom dostali skutečnou hodnotu úrovně radiace vně vozidla.Přístroj se po použití vyčistí a nakonzervuje. Zdroje jsou uloženy mimo soupravu.Radiometr RBG T 62: Radiometr RBG T 62 slouží k měření stupně zamoření osob, výzbroje, výstroje, bojové techniky, potravin, vody, různých objektů a podobně, které jsou mimo zamořený prostor, a k měření malých úrovní radiace gama.Souprava se skládá z brašny, radiometru RBG T 62, sondy, klíče, kontrolního zářiče, sluchátka, dvou monočlánků 1,5 V, záznamníku s návodem k obsluze a s ochranných pryžových povlaků.Na panelu radiometru je měřidlo (1), přepínač rozsahu (2), knoflík pro nastavení napětí (3), konektor pro připojení sondy (4), zdířky pro sluchátka (5) a šroubek pro korekci nuly měřidla, který zároveň drží řetízek ochranného víčka konektoru (5).Sonda radiometru se skládá z 1) hlavice a 2) držáku. Hlavici sondy tvoří duralová trubka, na níž je otočně uložena clona. Uvnitř je GM trubice, která slouží k zjišťování přítomnosti radioaktivního záření.Clona sondy má 3 polohy. V první poloze beta 1 měříme skutečnou aktivitu, v druhé poloze beta 2 jsou otvory v otočné cloně sondy velmi malé, což umožňuje měřit 10× větší aktivitu. V třetí poloze gama je záření beta odfiltrováno a měří se pouze záření gama. Pro cvičné úkoly je otočná clona sondy opatřená červeným povlakem, který zamezuje poškození fólie uvnitř sondy. K bojovému použití přístroje červený ochranný povlak odstraníme podélným rozříznutím. Před zamořením chráníme pak sondu ochranným pryžovým návlekem.Před zahájením činnosti je zapotřebí vložit do přístroje napájecí zdroje. K tomu je zapotřebí vyjmout přístroj z brašny, odšroubovat pomocí speciálního klíče víčko na boku skříně, vložit zdroje a víčko uzavřít. Při práci je pak přístroj uložen v brašně.Přístroj připravíme k měření tím, že k němu připojíme sluchátko a sondu.Správná funkce přístroje se přezkouší pomocí kontrolního zářiče. K tomu je zapotřebí přepnout přepínač na rozsah I, otočit clonu sondy do polohy beta 1, přiložit sondu na levou vnitřní stranu brašny k místu, kde je umístěn kontrolní zářič, a postupně přepínat přepínač na rozsahy II. a III. Přístroj musí ukázat výchylku a ve sluchátku musí být slyšet praskot. Pak je přístroj připraven k měření.Radiometru RBG T 62 lze použít k dozimetrické kontrole osob. Chemik upozorňuje vojáka, na kterých místech je nejvíce zamořen. Dbá při tom na to, aby se sondou radiometru nedotknul zamořeného oděvu. Vzdálenost sondy při měření vzorků je 0,5 cm od povrchu, při měření povrchu oděvů a techniky 3 cm od měřeného předmětu.Při každé kontrole zjišťuje chemik stupeň zamoření na stupnici měřidla přímo v počtu rozpadů na cm² za minutu, je-li clona sondy v poloze beta 1. Je-li clona sondy v poloze beta 2, je nutno ještě údaj měřidla násobit 10. Tak se zjistí, zda je stupeň zamoření nižší nebo vyšší než přípustný. Přípustná norma pro bojovou techniku je například 500000 rozpadů na cm² za minutu. (500000 rozpadů/cm² min.)Po skončení práce je nutno přepnout přepínač do polohy vypnuto, uložit sluchátko a sondu (s clonou v poloze gama), vyjmout napájecí zdroje z přístroje, zkontrolovat úplnost soupravy, uzavřít víko brašny a soupravu uložit. Přístroj musí být uložen v suchém prostředí.Souprava pro kontrolu ozáření jednotlivce SKOJ 58 slouží ke zjištění dávek ozáření, kterými byly zasaženy osoby, při pobytu nebo v činnosti v zamořeném prostoru.Souprava SKOJ 58 je uložena v truhlíku. Skládá se 1) z nabíjecího a vyhodnocovacího zařízení, 2) 50 slepých dozimetrů SD-50, 3) 5 samoodečítacích dozimetrů T-5, 4) 5 samoodečítacích dozimetrů T-50, 5) manipulačního nástavce, 6) svítilny, 7) vyfukovacího balónku, 8) náhradních součástek, 9) záznamníku a návodu k obsluze.Nabíjecí a vyhodnocovací zařízení slouží k nabíjení a vyhodnocování slepých dozimetrů SD-50 a k nabíjení samoodečítacích dozimetrů T-5 a T-50. Na skříni přístroje je umístěna 1) páčka spínacího zařízení, 2) lůžko pro nabíjení dozimetrů, 3) mikroskop s elektrometrem, 4) uzávěr pouzdra pro galvanické články, 5) uzávěr osvětlovacího tělesa. Elektrometr je měřicí přístroj, kterým se kontroluje správné nabití dozimetrů SD-50 a vyhodnocuje dávka, kterou byl dozimetr ozářen. Stupnice elektrometru je osvětlována žárovkou a má 2 rozsahy: 0,5 rentgenů a 0–50 rentgenů.Nabíjecí a vyhodnocovací zařízení slouží k nabíjení a vyhodnocování slepých dozimetrů SD-50 a k nabíjení samoodečítacích dozimetrů T-5 a T-50. Na skříni přístroje je umístěna 1) páčka spínacího zařízení, 2) lůžko pro nabíjení dozimetrů, 3) mikroskop s elektrometrem, 4) uzávěr pouzdra pro galvanické články, 5) uzávěr osvětlovacího tělesa. Elektrometr je měřicí přístroj, kterým se kontroluje správné nabití dozimetrů SD-50 a vyhodnocuje dávka, kterou byl dozimetr ozářen. Stupnice elektrometru je osvětlována žárovkou a má 2 rozsahy: 0,5 rentgenů a 0–50 rentgenů.Dozimetrem SD 50 je možno měřit dávky radioaktivního zamoření buď do 5 r nebo do 50 r. Dozimetry jsou v soupravě uloženy podle pořadových čísel.Manipulační nástavec slouží k nabíjení a vyhodnocování dozimetrů SD 50. Určuje správnou polohu dozimetru SD na nabíjecím lůžku. Mírným tlakem a otáčením se přesunuje manipulační nástavec s polohy nula přes polohu S a dále přes polohu 5 do polohy 50. V poloze S je spojen jenom obvod osvětlení, v poloze 5 je připojena ionizační komůrka do 5 r, v poloze 50 jsou připojeny obě ionizační komůrky do 5 r a do 50 r.Nabíjení dozimetrů SD 50 se provádí takto: vyjmeme dozimetr z truhlíku, odšroubujeme jeho uzávěr a vsuneme do nabíjecího lůžka. Manipulační nástavec se nastaví na lůžko a mírným otočením nastaví do polohy 50. Palcem pravé ruky stlačíme páčku spínacího zařízení na doraz a mikroskopem pozorujeme pohyb vlákna elektrometru. Když vlákno dosáhne dílku 0, pustíme páčku spínacího zařízení a otočením doleva sejmeme manipulační nástavec. Dozimetr vyjmeme z lůžka, našroubujeme na něj uzávěr a dozimetr se buď uloží do truhlíku nebo ihned vydá.Nabíjení dozimetrů SD 50 se provádí takto: vyjmeme dozimetr z truhlíku, odšroubujeme jeho uzávěr a vsuneme do nabíjecího lůžka. Manipulační nástavec se nastaví na lůžko a mírným otočením nastaví do polohy 50. Palcem pravé ruky stlačíme páčku spínacího zařízení na doraz a mikroskopem pozorujeme pohyb vlákna elektrometru. Když vlákno dosáhne dílku 0, pustíme páčku spínacího zařízení a otočením doleva sejmeme manipulační nástavec. Dozimetr vyjmeme z lůžka, našroubujeme na něj uzávěr a dozimetr se buď uloží do truhlíku nebo ihned vydá.Vyhodnocování dozimetru SD 50 se provádí takto: dozimetr nasadíme do lůžka jako při nabíjení. Manipulační nástavec natočíme do polohy S. Po stlačení páčky spínacího zařízení pozorujeme pohyb vlákna na stupnici. Když vlákno dosáhne dílku nula, páčka se pustí.Po tomto předběžném nabití elektrometru přesuneme manipulační nástavec do polohy 5. Na horní stupnici elektrometru označené 0–5 r odečteme dávku. V případě, že dávka je větší než 5 r, vychýlí se vlákno mimo stupnici. Proto znovu stiskneme páčku spínacího zařízení tak, aby vlákno elektrometru opět dosáhlo dílku nula. Pak musíme přesunout manipulační nástavec do polohy 50 a na spodní stupnici elektrometru odečíst dávku do 50 r. Zjištěná dávka se zapíše do záznamníku o ozáření osob.Po tomto předběžném nabití elektrometru přesuneme manipulační nástavec do polohy 5. Na horní stupnici elektrometru označené 0–5 r odečteme dávku. V případě, že dávka je větší než 5 r, vychýlí se vlákno mimo stupnici. Proto znovu stiskneme páčku spínacího zařízení tak, aby vlákno elektrometru opět dosáhlo dílku nula. Pak musíme přesunout manipulační nástavec do polohy 50 a na spodní stupnici elektrometru odečíst dávku do 50 r. Zjištěná dávka se zapíše do záznamníku o ozáření osob.Po tomto předběžném nabití elektrometru přesuneme manipulační nástavec do polohy 5. Na horní stupnici elektrometru označené 0–5 r odečteme dávku. V případě, že dávka je větší než 5 r, vychýlí se vlákno mimo stupnici. Proto znovu stiskneme páčku spínacího zařízení tak, aby vlákno elektrometru opět dosáhlo dílku nula. Pak musíme přesunout manipulační nástavec do polohy 50 a na spodní stupnici elektrometru odečíst dávku do 50 r. Zjištěná dávka se zapíše do záznamníku o ozáření osob.K nabíjení vsuneme dozimetry T 5 a T 50 pravou rukou do nabíjecího lůžka a přitlačíme na doraz. Stlačíme páčku spínacího zařízení a pozorujeme pohyb vlákna na stupnici dozimetru. Páčka se pustí, když se vlákno zastaví na dílku nula. Dozimetr se vyjme a po našroubování uzávěru je připraven k použití.Obdržená dávka ozáření se přímo odečítá na stupnici dozimetru. Dozimetr se natočí proti světlu, uzávěr se nesnímá. Stupnice dozimetru musí být ve vodorovné poloze, aby se vyloučila chyba, vzniklá prohnutím vlákna. Manipulace s dozimetrem T 50 je stejná jako s dozimetrem T 5.Obdržená dávka ozáření se přímo odečítá na stupnici dozimetru. Dozimetr se natočí proti světlu, uzávěr se nesnímá. Stupnice dozimetru musí být ve vodorovné poloze, aby se vyloučila chyba, vzniklá prohnutím vlákna. Manipulace s dozimetrem T 50 je stejná jako s dozimetrem T 5.Obdržená dávka ozáření se přímo odečítá na stupnici dozimetru. Dozimetr se natočí proti světlu, uzávěr se nesnímá. Stupnice dozimetru musí být ve vodorovné poloze, aby se vyloučila chyba, vzniklá prohnutím vlákna. Manipulace s dozimetrem T 50 je stejná jako s dozimetrem T 5.Souprava SKOJ musí být udržována ve stálé bojové pohotovosti. Pravidelně je nutno kontrolovat stav monočlánků a úplnost soupravy. Jednou za půl roku je nutno provést kontrolu samovolného vybíjení dozimetrů. Čištění nabíjecího lůžka se nesmí provádět vyfukováním ústy, ale použitím balónku v soupravě. Kontrola samovolného vybíjení se provádí v prostředí bez radioaktivního záření nejdříve za týden po posledním použití soupravy. Všechny dozimetry se správně nabijí, a po 24 hodinách vyhodnotí. Výchylka elektrometru nesmí být větší než jeden dílek stupnice. Dozimetry s větší výchylkou jsou vadné a dají se do opravy.Dozimetr krystalový DK 62: Krystal krystalového dozimetru se účinkem radioaktivního záření zbarvuje do fialového odstínu. Intenzita zbarvení je úměrná velikosti dávky záření. Vlastní krystalový dozimetr musí být uložen v světlotěsném a vodotěsném pouzdře, neboť účinkem denního světla zbarvení mizí. To však zároveň umožňuje použít krystalového dozimetru mnohonásobně. Celodenní osvětlení denním světlem stačí k tomu, aby byl krystalový dozimetr regenerován a tak připraven k novému použití. Vyhodnocování dozimetrů provádíme vyhodnocovacím zařízením VDK-62.Vyhodnocovací zařízení VDK 62: Vyhodnocovací zařízení VDK 62 je přístroj, jímž se vyhodnocuje dávka záření beta + gama na krystalových dozimetrech v rozmezí nula až 1600 r. Souprava se skládá z vlastního přístroje VDK 62, transformátoru 220/6 V umístěného v pouzdře zástrčky kabelu dlouhého 2,5 m, gumového kabelu délky 5 m s dvěma autozástrčkami pro napájení z autobaterie 12 V, kožené brašny, oboustranného šroubováku, prachovky, monočlánku 1,5 V, žárovky 6V/3W, igelitového ochranného obalu pro přístroj, igelitového ochranného obalu pro monočlánky.Vyhodnocovací zařízení VDK 62: Vyhodnocovací zařízení VDK 62 je přístroj, jímž se vyhodnocuje dávka záření beta + gama na krystalových dozimetrech v rozmezí nula až 1600 r. Souprava se skládá z vlastního přístroje VDK 62, transformátoru 220/6 V umístěného v pouzdře zástrčky kabelu dlouhého 2,5 m, gumového kabelu délky 5 m s dvěma autozástrčkami pro napájení z autobaterie 12 V, kožené brašny, oboustranného šroubováku, prachovky, monočlánku 1,5 V, žárovky 6V/3W, igelitového ochranného obalu pro přístroj, igelitového ochranného obalu pro monočlánky.K vyhodnocování krystalových dozimetrů je vlastní přístroj vybaven 1) velkým a 2) malým knoflíkem světelného zdroje, který slouží k zajištění stejnoměrného osvětlení zorného pole, 3) odečítacím knoflíkem, na němž je vyznačena na stupnici dávka, od nula do 1600 r, 4) vypínačem, 5) držákem dozimetru, kam vkládáme měřený dozimetr, 6) okulárem, 7) fixační matkou, 8) pouzdrem na monočlánky, 9) zástrčkou.Před začátkem měření vyhledá obsluha místo ve stínu chráněné proti prachu. Vyjme přístroj z brašny a sejme ochranný igelitový obal. Tím je přístroj připraven k měření. Máme-li však k dispozici síťové napětí 220 V, nebo vnější napětí 12 V autobaterie, nepoužijeme nikdy monočlánku vnitřního nouzového zdroje. Přepneme páčku přepínače do vhodné polohy.Ozářený dozimetr, vyjmutý z ochranného pouzdra, vkládáme do držáku dozimetru co nejrychleji, aby denní světlo nezkreslilo výsledek měření. Před vsunutím prvního dozimetru vyrovnáme nejprve intenzitu osvětlení v celém zorném poli.Obsluha vyrovná barevný odstín mezi protilehlými kvadranty. Do držáku uložíme dozimetr a držák zasuneme. Po vyrovnání barevného odstínu fialových polí odečteme dílek na stupnici, který udává dávku ozáření dozimetru v rentgenech. Krystalové dozimetry lze působením denního světla za jediný den odbarvit a připravit tak k dalšímu použití.Při uložení je třeba přístroj chránit před prachem a vlhkostí v řádně uzavřené brašně. Celou soupravu je nutno chránit před nárazy, hrubým a nešetrným zacházením.׋›Dozimetrické přístrojeVýrobceDPrahaRok1966Délka64 okénekPředlohaFYZKOznačení5429Další diafilmy výrobceLesní rezervace VI.Slavné bojové a revoluční tradice zdroj síly ČSLAZákladní kurs svařování elekrických obloukem v ochranné atmosféře CO2Pověry jako naivní falešné vědomí
