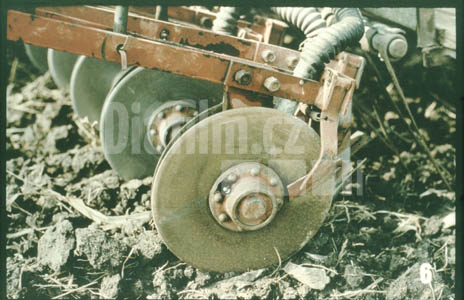

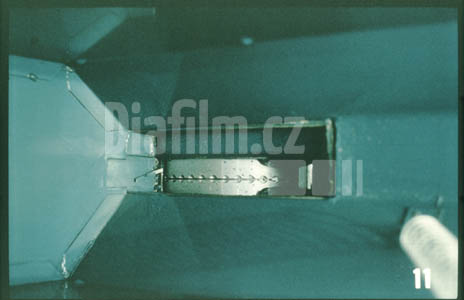

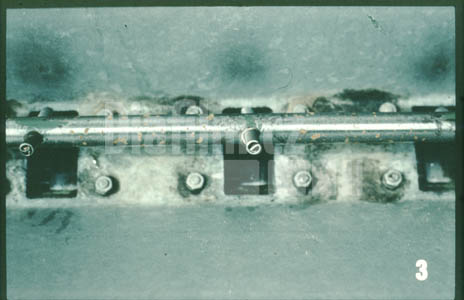

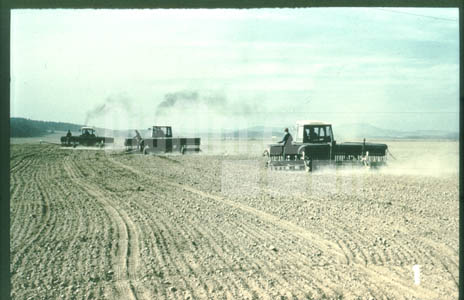

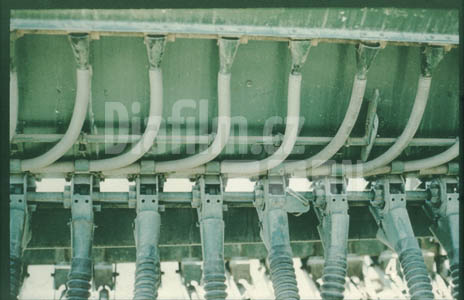

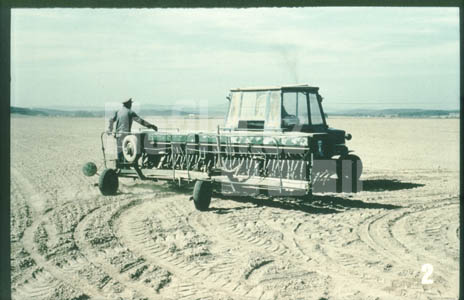

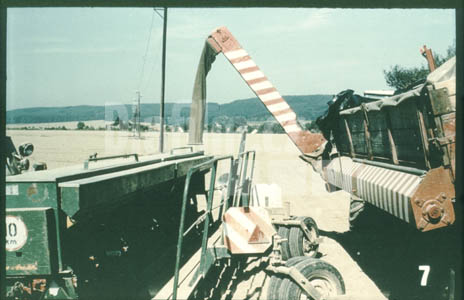

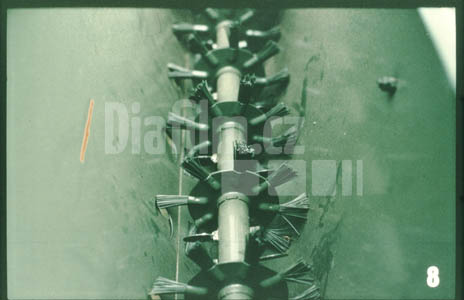

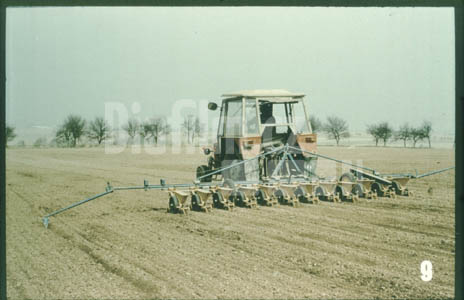

Secí a sázecí strojeSetí obilnin: Obilniny se vysévají do hustých řádků, takže jejich porost vytváří souvislý zápoj. Na obrázku vidíme skupinové nasazení secích strojů při výsevu ozimé pšenice. Výhodou práce strojů ve skupině je hlavně jednodušší doplňování osiva do secích strojů. K tomu, aby jednotlivé jízdy secího stroje na sebe navazovaly, slouží znamenák. Nejčastěji je to ocelový talíř na rameni připevněném k boku secího stroje. Talíř dělá v půdě mělkou rýhu, podle níž traktorista řídí traktor při následující jízdě.Univerzální secí stroj: V horní části secího stroje vidíme výsevní skříň, ve které je zásoba osiva. Na dně výsevní skříně je výsevní mechanismus. Ten plynule odebírá z výsevní skříně osivo, které je při jízdě stroje ukládáno do řádků. Od výsevního mechanismu je osivo vedeno semenovody do secích botek. Vyobrazený secí stroj je vybaven hadicovými semenovody a radličkovými secími botkami. Secí botky vytvářejí v půdě rýhu, na jejíž dno padá osivo. Za secí botkou se rýha uzavírá, stěny vytvořené rýhami se sesypávají. Univerzální secí stroj se používá pro výsev plodin, u kterých není nutné přesné rozmístění osiva v řádku (obilniny, řepka olejka aj.). Hloubku setí můžeme měnit přidáním nebo ubráním závaží, která se zavěšují na jednotlivé secí botky. Hloubku výsevu lze zvolit v rozmezí 2 cm až 10 cm.+22Výsevní skříň: Zde je pohled do výsevní skříně shora. Osivo ve výsevní skříni postupně klesá, ve spodní části skříně „vytéká“ otvory k výsevnímu mechanismu. U univerzálních secích strojů je výsevní skříň společná pro více výsevních jednotek. U dna výsevní skříně vidíme čechrač, který usnadňuje pohyb osiva k výsevnímu mechanismu.Válečkový výsevní mechanismus: V horní části obrázku je dno výsevní skříně, pod ním je válečkový výsevní mechanismus. Žlábkovaný váleček se otáčí na hřídeli a odebírá osivo. Množství vysévaného osiva na jednotku plochy (výsevek) se nastavuje bočním posouváním válečku. Při zmenšování výsevku se žlábkovaná část válečku vysouvá vlevo a část výsevního otvoru se uzavírá hladkým válečkem, který osivo neodebírá.Pohon výsevního ústrojí: Otáčivý pohyb hřídele s válečky je odvozen buď od jednoho ze zadních kol traktoru (řetězový převod na obrázku), nebo od pojezdového kola secího stroje.Talířové secí botky: Kromě radličkových botek se používají i talířové secí botky, u kterých připravují rýhu pro osivo dva ploché talíře, otáčející se třením o půdu. Talířové secí botky vytvářejí snáze rýhu v méně kypré půdě. Do rýhy je umístěno osivo a rýha je pak opět uzavřena (pro lepší uzavírání rýh jsou používány zatlačovací válečky). Pro výsev do nezpracované půdy se u nás vyrábějí speciální secí stroje vybavené rovněž talířovými secími botkami. Před dvojicí talířů je ještě plochý kotouč, která má funkci krojidla. Secí botky musí být více zatíženy, aby snáze vnikaly do nezpracované půdy. Tyto secí stroje se používají hlavně při výsevu ozimích obilnin po sklizni okopanin a pro přisévání jařin do prořídlých ozimů.Plnění secího stroje osivem: Namáhavé sypání osiva z pytlů do výsevních skříní secích strojů odstraňuje zařízení na mechanizované plnění secích strojů. Osivo je z ložné plochy nákladního automobilu dopravováno šnekovým dopravníkem nad výsevní skříň. Do výsevní skříně padá osivo rukávcem z pytloviny. (Secí stroj československé výroby o záběru 6 metrů a výkonnosti 3,5 hektarů za hodinu.)Výsevní ústrojí pro nesnadno vysévatelné osivo: Osivo některých trav tvoří chuchvalce, které znesnadňují výsev (ovsík vyvýšený, lipnice luční a další trávy). Výsev umožňuje kartáčové výsevní ústrojí, které je v tomto případě u dna výsevní skříně.Přesný secí stroj pro cukrovku: Osivo cukrovky se vysévá do řádků vzdálených od sebe 45 nebo 50 cm. V řádcích se seje do přesných vzdáleností. Výrazně se tím snižuje podíl ruční práce při pěstování cukrovky (odpadá ruční jednocení). Speciálně upravené osivo se vysévá secími stroji pro přesný výsev. Nejčastěji se používají dvanáctiřádkové secí stroje. Každá výsevní jednotka má samostatnou výsevní skříň s osivem i samostatný pohon od „svého kola“. Výsevní skříně jsou poměrně malé, protože výsevek činí pouze několik kilogramů osiva na 1 hektar.Stroj pro přesné setí kukuřice na zrno: Tento stroj má opět pro každý řádek výsevní jednotku se samostatnou výsevní skříní. Výsevní mechanismus je vzduchový. Osivo je ze zásobní skříně nabíráno přisáváním do otvorů v kotouči nebo válci a při jeho otáčení je postupně jednotlivě vypouštěno na dno rýhy, kterou vytvořila secí botka.Výsevní ústrojí stroje pro přesné setí kukuřice na zrno a jiných plodin: Při pohledu do výsevní skříně shora vidíme otvory ve válci, do kterých je osivo přisáváno. Velikost otvorů se volí podle druhu osiva. Stroje tohoto typu se používají i pro výsev zeleniny.Sázeč předklíčených brambor: Sázeče výrazně snižují potřebu ruční práce při pěstování brambor. Sázení ranných brambor vyžaduje opatrnou manipulaci s hlízami, protože se vysazují hlízy předklíčené. Klíčky těchto hlíz se snadno olamují. Na snímku je čtyřřádkový sázeč předklíčených brambor. Hlízy postupují ze zásobníku do sázecího mechanismu, odkud jsou vypouštěny na dno brázdy. Brázdu vytvoří rozhrnovací radlice. Zahrnovací talíře nahrnou na hlízy ornici a vytvoří hrůbky. Dva pracovníci na obrázku dohlížejí na plynulý postup hlíz ze zásobníku do sázecího mechanismu. (Čtyřřádkový sázeč předklíčených brambor zahraniční výroby.)Sázecí mechanismus sázeče na předklíčené hlízy: V levé části obrázku je zařízení, které postupně odebírá hlízy ze zásobníku. Jedná se o pryžový válec s vysokými pružnými výstupky. Hlízy padají na dopravník, kterým jsou vypouštěny před zahrnovací talíře.Plnění sázeče předklíčenými hlízami: Hlízy jsou převáženy z předkličovny na pole ve speciálních paletách, ve kterých jsou uloženy po celou dobu předkličování. Na poli jsou palety postupně přesunovány vysokozdvižným vozíkem z traktorového přívěsu nad zásobník sázeče a obsah palet je do zásobníku vyklopen. Předpokladem pro tento mechanizovaný postup je příprava hlíz v zimním období. Brambory jsou při předkličování osvětlovány speciálními výbojkami; složení světla těchto výbojek vede k vytváření krátkých pevných klíčků. I když se menší část klíčků při vyprázdňování palet oláme, je tento způsob ekonomicky výhodnější než dřívější postupy s vysokým podílem ruční práce.Sázeč nepředklíčených brambor: Při sázení nepředklíčených brambor byla již zcela odstraněna ruční práce. Obsluhu sázeče zajišťuje traktorista ze svého místa v kabině traktoru.Postup hlíz ze zásobníku do sázecího ústrojí: Při pohledu do zásobníku sázeče shora vidíme jeho pohyblivé dno. Hlízy jsou jím rozváděny k sázecímu ústroji dvou řádků. Protože hlízy nejsou předklíčené, nehrozí zde nebezpečí olámání klíčků. Předpokladem dobré činnosti sázecího ústrojí je použití předklíčené sadby brambor – hlízy musí mít průměr v rozmezí 3 až 5,5 cm.Sázecí mechanismus sázeče na nepředklíčené hlízy: Vlastní vysazování hlíz zajišťuje sázecí kotouč, na jehož obvodu jsou přidržovače. V prostoru, kam pohyblivé dno zásobníku přivádí hlízy, procházejí přidržovače oddálené od kotouče. Vytvářejí se tak nabírací prostory, do nichž vnikají hlízy. Při dalším otáčení kotouče je každá hlíza sevřena mezi přidržovač a kotouč (je „uchopena“) a unášena nad dno brázdy. V přesně zvoleném okamžiku se přidržovač opět oddálí od kotouče a hlíza volně vypadne na dno brázdy. Hlízy tak jsou vysazovány ve stejných vzdálenostech od sebe. Vzdálenost hlíz v řádku lze měnit změnou převodového poměru pohonu sázecího mechanismu (zpravidla v rozmezí 20 až 40 cm).Vytváření hrůbků: U tohoto typu sázeče vidíme radlice, které nahrnují na hlízy ornici. Na pravé straně sázeče je převodový mechanismus, který zajišťuje pohon sázecího mechanismu od kola sázeče. Do kolika řádků sází brambory tento sázeč? (Čtyřřádkový sázeč brambor československé výroby. Rozteč řádků je 75 cm.)Plnění sázeče nepředklíčenými hlízami: Zásobník sázeče se plní přímo z nákladního automobilu. Zásobník je přitom ve snížené poloze, po naplnění se opět přemístí nad sázecí ústrojí.Stroj na sázení předpěstované zeleniny: Tento stroj usnadňuje výsadbu zeleninové sadby. Zůstává však zde ještě část ruční práce, neboť lze těžko nahradit citlivost lidských rukou při manipulaci se sazenicemi. V tomto případě stroj připravuje rýhu pro sazenice a sazenice přihrnuje; vlastní sázení je zajišťováno ručně. Pracovnice přitom sedí (sedačky jsou v horní části obrázku) a zásobu sazenic mají před sebou na lískách. Dříve se takto sázely i předklíčené brambory.Secí stroj na malé plochy: V některých případech potřebujeme vysévat osivo na malé plochy, kde nemůžeme využít běžný secí stroj. Pro tento účel jsou vyráběny malé secí strojky ruční nebo stroje určené k připojení za malotraktor. Na obrázku je třířádkový přesný secí stroj, který se připojuje k malotraktoru. Používá se v zelinářství a polním pokusnictví.Setí do hustých řádků – porost jarního ječmene: Jarní ječmen byl vyset univerzálním secím strojem. V době vegetace se neprovádí meziřádková kultivace.Setí do širokých řádků – rostliny řepy cukrovky: Vzdálenost řádků cukrovky umožňuje meziřádkovou kultivaci, která je u této plodiny nutná.Sázení do hrůbků – porost brambor: Vidíme porost brambor vysázený sázečem o rozteči řádků 75 cm. Vzdálenost řádků umožňuje oborávání brambor.׋›Secí a sázecí strojeVýrobceDPrahaRok1983Délka26 okénekAutor textuHůla Josef Ing., CSc.PředlohaZEMDOznačení3476Další diafilmy výrobceZnačky a zkratky požární ochrany II. DílCo se stalo ve světě - 1/61Co se stalo ve světě - 10/60Brusky a leštičky na dřevo
