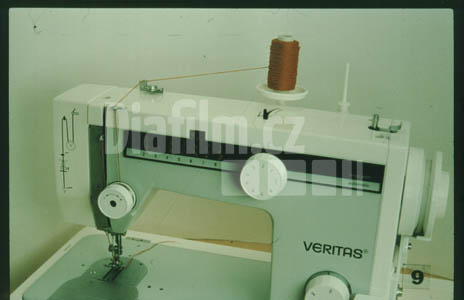

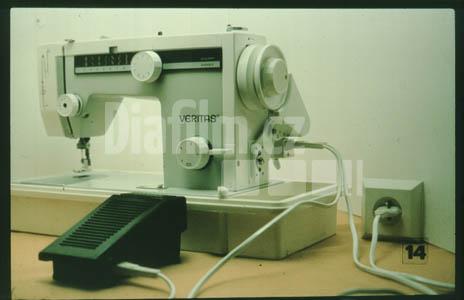

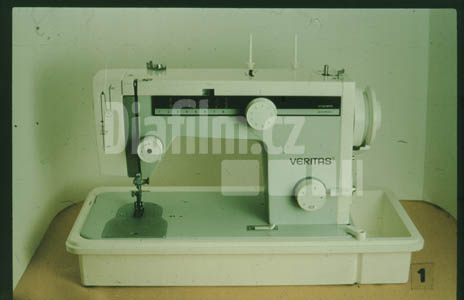

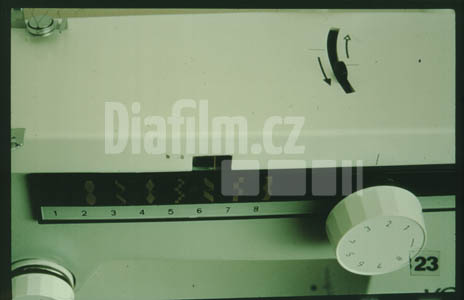

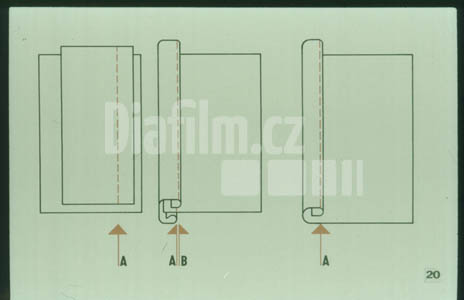

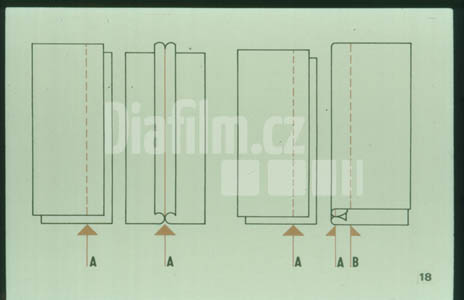

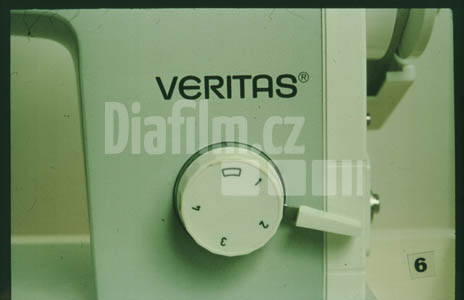

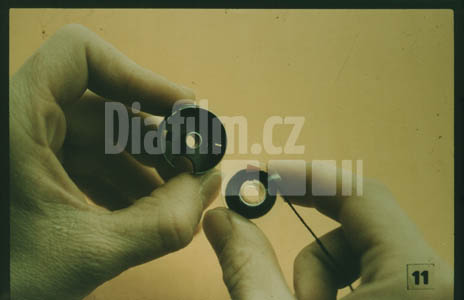

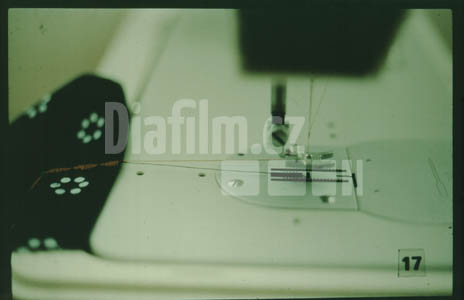

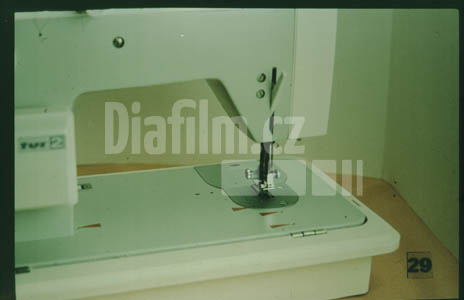

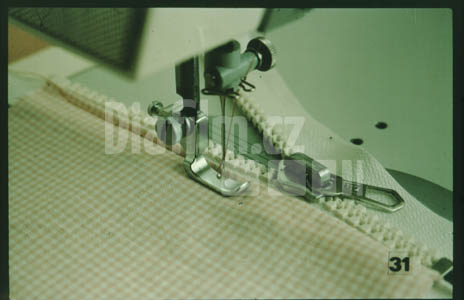

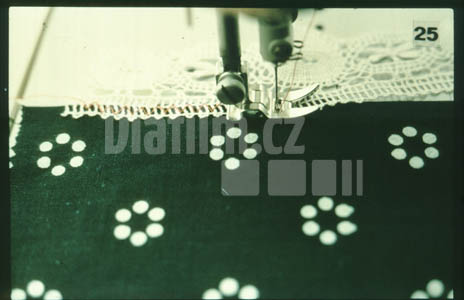

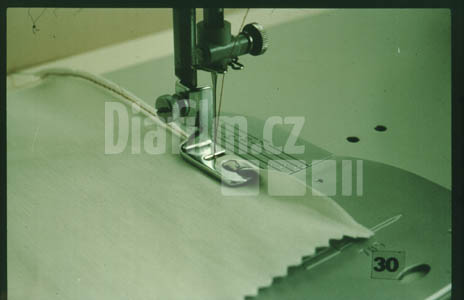

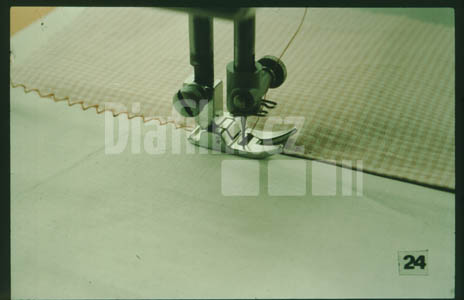

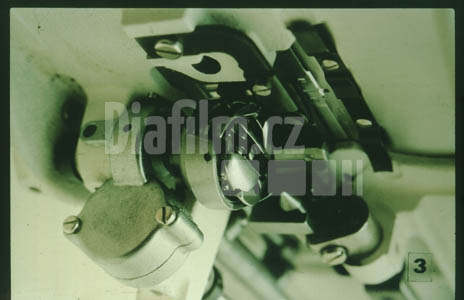

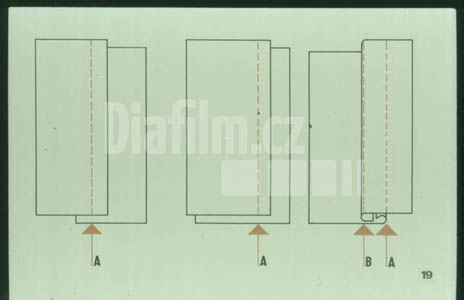

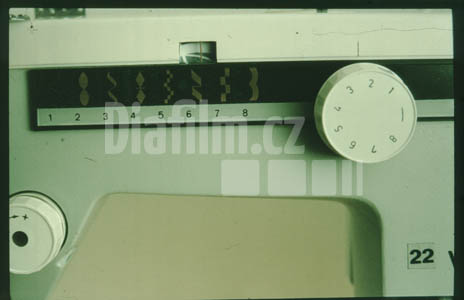

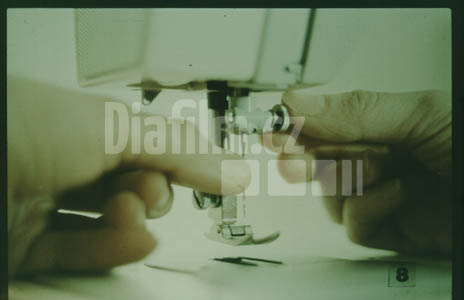

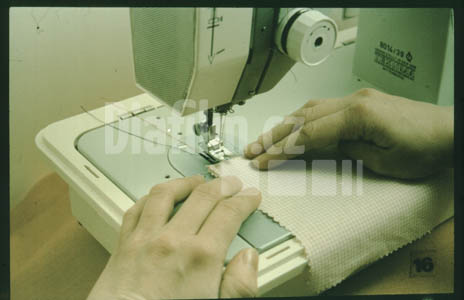

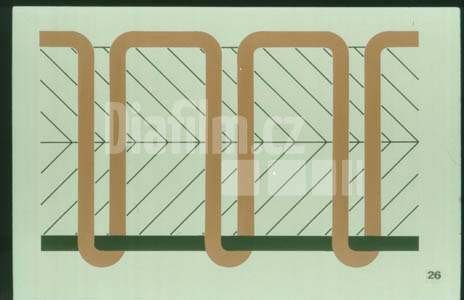

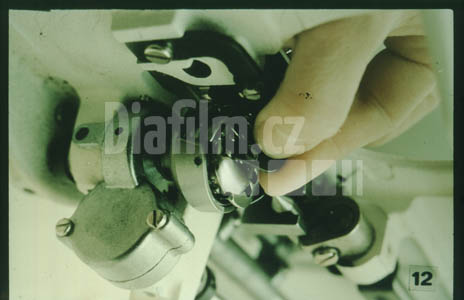

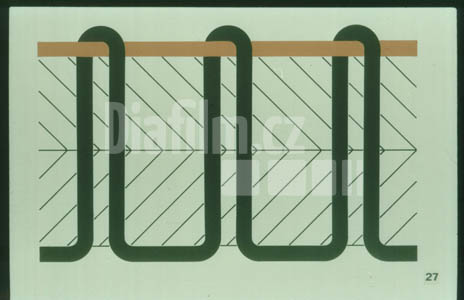

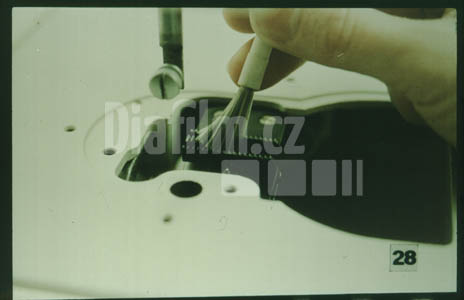

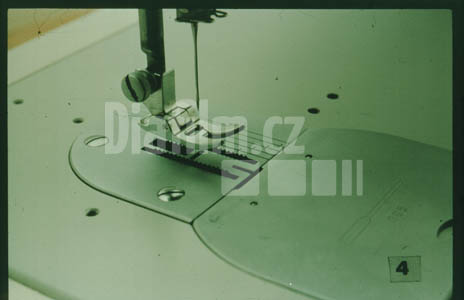

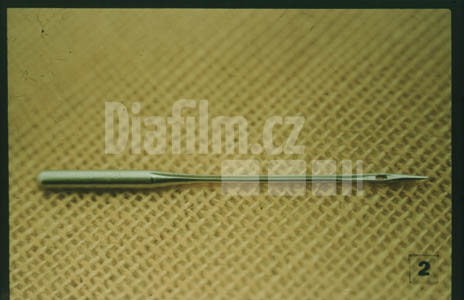

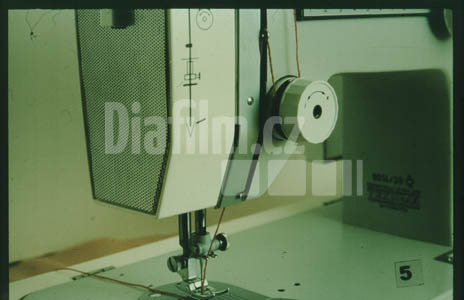

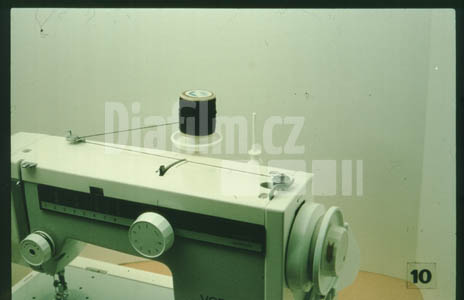

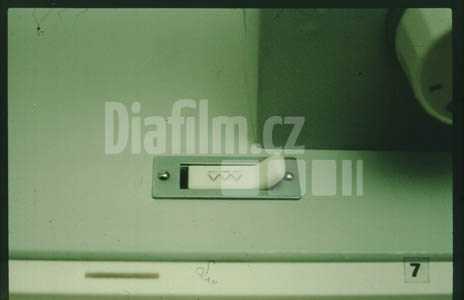

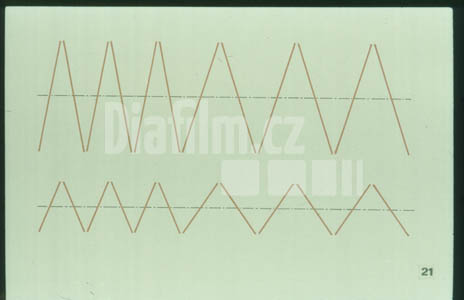

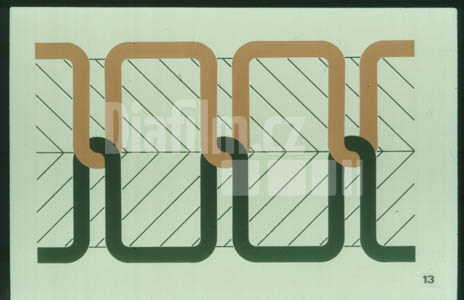

Elektrický šicí strojCelkový pohled na elektrický šicí stroj Veritas Nejdůležitějším pracovním prostředkem při šití, který ulehčuje a několikanásobně urychluje práci, je šicí stroj. První využitelný šicí stroj byl předveden v roce 1845. Nejdříve byly šicí stroje na ruční pohon. Později ruční pohon nahradil stroj šlapací. V současné době se nejvíce používají šicí stroje s elektrickým pohonem, které mohou být skříňové nebo kufříkové. Šicí stroje můžeme dělit podle různých hledisek, jako je účel použití, povaha práce, vykonávané operace. Šicí stroj pro domácnost je plochý, jeho hlava je zasazena do desky podstavce, tvoří dvounitný vázaný steh. Hlava šicího stroje je ponorná a pracovní deska po sklopení stroje je plochá a tvoří hladkou desku, např. stolku. Velmi často se používá kufříkový elektrický šicí stroj, který plní stejnou funkci jako stroj s podstavcem. Stroj se uskladňuje v kufříku, jeho výhodou je skladnost. Při práci se staví na pracovní stůl. Nejdůležitější částí šicího stroje je hlava šicího stroje. Je vyrobena z litiny a jsou v ní umístěna všechna zařízení, která působí při tvoření stehu. Hlavu tvoří rameno a pracovní deska.Strojová šicí jehla Základní podmínkou vytvoření stehu je propíchnutí materiálu a protažení vrchní nitě tímto materiálem. Tuto základní funkci plní strojová jehla (na obrázku). Horní, tlustší část jehly se nazývá dřík, který přechází ve stvol a je ukončen špičkou (hrotem). Ve stvolu jsou dvě drážky, jedna je dlouhá, druhá krátká. Umístění drážek určuje směr navlékání nitě do jehly. Nit se navléká z té strany, na které je dlouhá drážka. Volba tloušťky jehly ovlivňuje správný steh. K šití tlustších materiálů se používá tlustší jehla (s vyššími čísly) a nit, u tenčích materiálů slabší jehla (s nižšími čísly) a nit. Jehly křivé, tupé, s poraženou špičkou způsobují trhání nitě, vadný steh a porušení materiálu.+29Stehotvorné ústrojí Ke stehotvornému ústrojí patří cívka se spodní nití, uložená v cívkovém pouzdru. Cívkové pouzdro je nasazeno v chapači. Chapač vykonává rotační pohyb, a to tak, že se chapač otočí ve chvíli, kdy se jehla pohybuje dolů. Činnost stehotvorného ústrojí je tedy následující: v okamžiku, kdy jehla propíchne šicí materiál a posune se až do nejnižší polohy, z vrchní nitě se vytvoří smyčka. Chapač zachytí tuto smyčku a provleče ji přes cívkové pouzdro se spodní nití. Jehla se pak vrátí do nejvyšší polohy. Tímto způsobem vznikne dvounitný vázaný steh.Přítlačné a podávací zařízení Při šití musí být materiál přidržován a posunován v daném směru. Tyto funkce plní přítlačné a podávací zařízení. Základ přítlačného zařízení tvoří přítlačná patka uchycená na tyči. Tlak patky se seřizuje šroubem, který je umístěn pod krytem ramene. Otáčením doleva se tlak zmenší, otáčením doprava se tlak zvětší. Pro tlustší materiál je zapotřebí větší tlak a naopak. Přítlačná patka se zdvihá ruční pákou na rameni stroje. Součástí podávacího zařízení je podavač s vyčnívajícími zoubky, které se musí chránit před obroušením. Proto nesmí patka dosedat přímo na zoubky a musí se vždy mezi zoubky a patku vkládat materiál. Toto pravidlo platí i pro případ, kdy šicí stroj nepoužíváme. Na obrázku je vidět stehová destička s podlouhlým otvorem pro jehlu a zoubky podavače. Vrchní nit musí být vedena k jehle takovým způsobem, aby vázání stehu bylo kvalitní. Součástí niťového mechanismu je niťová páka, která umožňuje uvolnění a utažení vrchní nitě.Detail upínacího kotouče Pod otočným knoflíkem regulace napětí vrchní nitě je umístěna další část niťového mechanismu, a to dva kotouče napínače. Jejich vzdálenost můžeme regulovat otočným knoflíkem. Otáčením vpravo se napětí zvětší, otáčením vlevo se zmenší. Pro tenké nitě je potřeba kotouče napínače více k sobě přiblížit, a proto otáčíme knoflíkem doprava. U tlustších nití naopak.Regulátor délky stehu Na tomto obrázku vidíme regulátor délky stehu. Délky stehu jsou na regulátoru naznačeny. Pootočením vpravo se délka stehu zvětší, pootočením vlevo zmenší. Délka stehu se volí podle použitého materiálu. Pro tlustší materiál je zapotřebí delší steh, pro tenké materiály se používá kratší steh. Na začátku i konci každého šití je zapotřebí zajistit šití proti párání. Této operaci říkáme zapošití. Provádí se posunutím páčky u regulátoru délky stehu do horní polohy.Ponorovač Při některých pracích, např. při vyšívání a látání, musíme mít možnost s materiálem libovolně posunovat. Tomu však brání pohyb zoubků podavače. Proto je u šicích strojů zařízení, které se nazývá ponorovač podavače (vidíme jej na obrázku). Jeho posunutím do levé strany se pohyb podavače vyřadí z činnosti. Při normálním šití musí být ovšem v poloze vpravo.Nasazování jehly Při jakémkoliv poškození jehly (zlomení, ohnutí, poražení její špičky) je ji třeba vyjmout a nahradit jinou. Stejně tak při změně používaného materiálu. Je proto znalost správného nasazení jehly velmi nutná. Postupujeme přitom následovně: Jehelní tyč posuneme do horní polohy, a to pomalým otáčením hnacího kolečka. Nyní otočíme šroubkem úchytky k sobě a poškozenou jehlu vyjmeme. Pak nasadíme novou jehlu, a to tak, že seříznutá ploška dříku jehly směřuje k jehelní tyči. Jehlu musíme zasunout až do nejvyšší možné polohy. Šroubkem otočíme od sebe a tím jehlu upevníme. Při správném nasazení jehly směřuje dlouhá drážka jehly dopředu. Potom opět pomalu otáčíme hnacím kolečkem a tím vyzkoušíme správnost nasazení jehly.Navlékání vrchní nitě Do jehly navlékáme vrchní nit. Z cívkového stojánku se vrchní nit vede přes vodiče nití mezi kotouče napínače k niťové páce, dále přes úchytku držáku jehly a nakonec zepředu dozadu do ouška jehly. Používají se šicí nitě různých kvalit. Bavlněné nitě mají vyšší srážlivost a nemají takovou trvanlivost jako nitě hedvábné nebo syntetické. Je nutné, aby se šilo nitěmi s takovými vlastnostmi, jaké má zpracovávaný materiál. Vrchní šicí nitě jsou vyrobeny z kvalitnějších surovin, jsou více krouceny a mají větší pevnost. Spodní nitě, které se navíjejí na cívku, jsou méně kvalitní.Navíjení spodní nitě Navíjení spodní nitě na cívku provádíme v pravé vrchní části ramene šicího stroje takto: Nejprve vypneme hnací kolečko, a to tak, že levou rukou držíme hnací kolečko a pravou otočíme kotouč spojky k sobě. Směr otáčení je na obrázku vyznačen šipkou. Na stojánek umístíme spodní nit, protáhneme vodičem a napínačem, navineme několik závitů na cívku, kterou pak nasadíme na držák, přitlačíme páčku a sešlápnutím pedálu navíjíme nit na cívku. Po naplnění cívky se navíjení vypne. Pro zabezpečení bezporuchového chodu stroje musí být nit na cívce rovnoměrně navinuta.Vkládání cívky do cívkového pouzdra Mezi nejdůležitější činnosti při přípravě stroje k práci patří vložení cívky se spodní nití do cívkového pouzdra. Postupujeme takto: V pravé ruce držíme navinutou cívku, v levé ruce pouzdro cívky. Cívku nasadíme do pouzdra tak, aby se nit odvíjela ve směru pohybu hodinových ručiček. Směr odvíjení je na obrázku znázorněn červenou šipkou. Poté provlékneme nit zářezem a pod napínací pružinou a vytáhneme nit směrem z cívkového pouzdra. Ponecháme asi 5–10 cm nitě.Vkládání cívkového pouzdra do chapače Po navléknutí cívky do cívkového pouzdra je třeba cívkové pouzdro vložit do chapače. Nejdříve musíme posunout jehlu do horní nejvyšší polohy, a to otáčením hnacího kolečka. Potom odsuneme destičku na pracovní desce šicího stroje a tím umožníme přístup k chapači. Navléknuté cívkové pouzdro uchopíme za odsunutou závorku palcem a ukazovákem levé ruky a nasadíme na trn tak, aby záchyt pouzdra zapadl do zářezu chapače. Pustíme závorku a přitlačíme cívkové pouzdro, až zaskočí. Konec spodní nitě musí být volný.Tvoření vázaného stehu Vázaný steh vzniká provazováním dvou nití od jednoho vpichu jehly k druhému. Smyčka vrchní nitě se přesmykne přes cívkové pouzdro se spodní nití a tím se navzájem prováže. K provázání musí při správně seřízeném napětí nití dojít ve středu spojovaných materiálů. Vázaný steh je pevný, nepružný. Na obrázku je vrchní nit znázorněna červeně, spodní modře. Spojované materiály se rozlišují podle šrafování.Připojení stroje na elektrickou síť Šicí stroj je vybaven elektrickým motorem, který umožňuje rychlost šití až 1 200 stehů za minutu. Připojovací kabel má na jedné straně zástrčku, která se zasouvá do elektrické zásuvky, a na druhé straně dvě zástrčky, z nichž jedna se zasouvá do regulátoru a druhá do elektromotoru. Před zapojením stroje do elektrické sítě zkontrolujeme elektrické napětí. Elektromotor se smí připojit jen na napětí 220 V. Při jakékoliv závadě na stroji odpojíme stroj z elektrické sítě. Žádné opravy mechanických částí šicího stroje neprovádíme při zapojeném přívodu elektrického napětí. Opravu na elektrické instalaci stroje a elektromotoru nesmíme v žádném případě provádět sami, hrozí nebezpečí úrazu elektrickým proudem. Nikdy také nešijeme na elektrickém stroji bez obuvi.Správné sezení u šicího stroje. Začátek šití Kufříkový šicí stroj umístíme před šitím na vhodně vysoký a pevný stůl. Na židli, která má mít opěradlo, sedíme na celé ploše sedátka, trup mírně předkloněný, páteř nevybočuje do strany. Ruce jsou položeny na desce stroje, pravá noha je lehce položena na šlapce stroje. Než začneme šít, zkontrolujeme správné nasazení jehly, navléknutí vrchní a spodní nitě, připojení do elektrické sítě. Otáčíme hnacím kolečkem k sobě. Levou rukou přidržujeme konec vrchní nitě. Otáčíme kolečkem tak dlouho, až jehla zachytí spodní nit. Potom zatáhneme za vrchní nit a vytáhneme spodní i vrchní nit v délce asi 8 cm dozadu za patku. (Patka musí být zdvižena, nikdy nesmí dosedat na zoubky bez materiálu.) Niťová páka je při začátku šití v nejvyšší poloze. Konce obou nití (vrchní i spodní), vytažených za patku, je zapotřebí přidržet až do zachycení materiálu jehlou. Sešívaný materiál vložíme pod patku stroje, patku spustíme ruční pákou dolů, přidržujeme materiál a ve zvolené vzdálenosti od kraje začneme zvolna šít tak, že pravou nohou plynule a lehce přitlačujeme pedál. Po ušití několika stehů uzašijeme šití pomocí zpětné páčky regulátoru délky stehu. Po ukončení šití, pokud to vyžaduje technologie zpracování, uzašijeme.Správné sezení u šicího stroje. Začátek šití Kufříkový šicí stroj umístíme před šitím na vhodně vysoký a pevný stůl. Na židli, která má mít opěradlo, sedíme na celé ploše sedátka, trup mírně předkloněný, páteř nevybočuje do strany. Ruce jsou položeny na desce stroje, pravá noha je lehce položena na šlapce stroje. Než začneme šít, zkontrolujeme správné nasazení jehly, navléknutí vrchní a spodní nitě, připojení do elektrické sítě. Otáčíme hnacím kolečkem k sobě. Levou rukou přidržujeme konec vrchní nitě. Otáčíme kolečkem tak dlouho, až jehla zachytí spodní nit. Potom zatáhneme za vrchní nit a vytáhneme spodní i vrchní nit v délce asi 8 cm dozadu za patku. (Patka musí být zdvižena, nikdy nesmí dosedat na zoubky bez materiálu.) Niťová páka je při začátku šití v nejvyšší poloze. Konce obou nití (vrchní i spodní), vytažených za patku, je zapotřebí přidržet až do zachycení materiálu jehlou. Sešívaný materiál vložíme pod patku stroje, patku spustíme ruční pákou dolů, přidržujeme materiál a ve zvolené vzdálenosti od kraje začneme zvolna šít tak, že pravou nohou plynule a lehce přitlačujeme pedál. Po ušití několika stehů uzašijeme šití pomocí zpětné páčky regulátoru délky stehu. Po ukončení šití, pokud to vyžaduje technologie zpracování, uzašijeme.Ukončení šití Šití ukončíme vždy na materiálu, nikdy nešijeme mimo materiál. Zvedneme patku a zpracovávaný materiál táhneme od sebe za patku. Vrchní i spodní nit je vytažena do délky asi 8 cm.Hřbetové švy Šev je místo nebo způsob spojení oděvního materiálu zpravidla se stanovenou vzdáleností od okraje k místu spojení. Švy rozlišujeme podle provedení, úpravy a využitelnosti. Nejrozšířenější a nejjednodušší švy jsou hřbetové švy. Jednoduchý hřbetový šev (na obrázku vlevo) vzniká, položíme-li díly lícem na sebe a sešijeme ve zvolené vzdálenosti od okraje. Dvojitý hřbetový šev je tvořen dvěma operacemi. Nejprve se sešije materiál položený rubem na sebe (operace A), obrátí se a sešije podruhé podél předšitého okraje (operace B), takže šev je zevnitř začištěn.Přeplátované švy Přeplátované švy vznikají spojením dvou materiálů položených přes sebe v okraji nebo i celou plochou. Jednoduchý přeplátovaný šev vznikne spojením dvou oděvních materiálů položených přes sebe lícem na rubovou stranu. Okraje materiálů nejsou zahnuty (obrázek vlevo). Zakládaný přeplátovaný šev vznikne ve dvou operacích. Nejprve položíme materiály líc na líc, jeden okraj zahneme a prošijeme (operace A). Ve druhé operaci (B) materiál rozložíme a druhý okraj zahneme a prošijeme (obr. vpravo).Začišťovací švy Začišťovací švy se používají k úpravě okrajů. Lemovací šev se vytváří pomocí rovného nebo šikmého proužku ve dvou operacích. Proužek se našije na základní materiál (operace A), otočí se, z druhé strany zahne a přišije ručně nebo strojem v kraji (operace B). Obrubovací šev je obruba, která má zahnutý nebo zapošitý (obrázek vpravo) okraj oděvního materiálu. Šířka obruby se volí podle potřeby.Vázaný steh klikatý Klikatý steh vzniká, když jehla koná kromě vertikálního pohybu také dodatečný pohyb do strany. Klikatý steh je mnohem pružnější než steh rovný. Pružnost stehu umožňuje sešívání a šití pletenin a elastických materiálů. Používá se též k obšívání okrajů dílů, jejich začištění proti třepení. Klikatého stehu využijeme k vyšívání knoflíkových dírek, přišívání knoflíků, aplikací, což je našívání jednoho oděvního materiálu na druhý. Na obrázku jsou dva klikaté stehy, které se liší šířkou a délkou stehu. Šířku určujeme nastavením regulačního knoflíku volby programu. U šicího stroje, který je na obrázcích, jsou jen dvě možnosti (podrobné vysvětlení u následujícího obrázku). Délka stehu se reguluje regulátorem délky stehu.Regulátor volby programu. Páčka volby programu Při šití klikatým stehem musíme použít patky a stehové destičky s podlouhlým otvorem pro jehlu. Regulace šířky klikatého stehu se provádí otočným regulačním knoflíkem volby programu, umístěným na rameni stroje. Tímto knoflíkem se volí kromě rovného stehu i 15 klikatých stehů různě uspořádaných do různých tvarů. Při volbě automatického vyšívání ozdobným stehem se příslušný program nastaví vytažením páčky v krytu hlavy stroje a nastavením příslušného čísla programu na knoflíku. Zvolený vzorek se vyšívá automaticky, vyšíváme v okraji dílu nebo v ploše. Jednou z možností volby klikatého stehu je i třízápichový klikatý steh. Používá se k našívání pruženek, látání, obrubování úpletů apod. Na obrázku č. 22 je znázorněn otočný regulační knoflík volby programu a na obrázku č. 23 je páčka v krytu hlavy a zde naznačeny způsoby volby její polohy.Regulátor volby programu. Páčka volby programu Při šití klikatým stehem musíme použít patky a stehové destičky s podlouhlým otvorem pro jehlu. Regulace šířky klikatého stehu se provádí otočným regulačním knoflíkem volby programu, umístěným na rameni stroje. Tímto knoflíkem se volí kromě rovného stehu i 15 klikatých stehů různě uspořádaných do různých tvarů. Při volbě automatického vyšívání ozdobným stehem se příslušný program nastaví vytažením páčky v krytu hlavy stroje a nastavením příslušného čísla programu na knoflíku. Zvolený vzorek se vyšívá automaticky, vyšíváme v okraji dílu nebo v ploše. Jednou z možností volby klikatého stehu je i třízápichový klikatý steh. Používá se k našívání pruženek, látání, obrubování úpletů apod. Na obrázku č. 22 je znázorněn otočný regulační knoflík volby programu a na obrázku č. 23 je páčka v krytu hlavy a zde naznačeny způsoby volby její polohy.Dotykový šev Dotykový šev se vytváří spojením dvou okrajů nebo krajů materiálů přiložených k sobě. Kraje přesně zastřižených materiálů se těsně položí vedle sebe a prošijí klikatým stehem tak, že jehla vpíchne jednou do jednoho a jednou do druhého materiálu. Pro zvýšení pevnosti a začištění třepivých okrajů se mohou díly také podkládat proužkem materiálu. K vypracování tohoto švu se může použít i třízápichového stehu.Přišívání krajky Krajkou nebo krajkovou vložkou zdobíme prádlo i vrchní oděvy. Krajka má v rovném kraji zapracovanou pevnou nit, kterou se krajka řasí. Při přišívání na oděvní materiál v ploše krajku přidržujeme, aby nebyla pevně natažena. Na okraj oděvního materiálu přišíváme krajku klikatým stehem.Seřízení vrchní nitě Před šitím si na odstřižku materiálu musíme vyzkoušet kvalitu stehu (délku, napětí). Provazování stehu je správné, je-li uprostřed sešívaných materiálů (viz obrázek). Objevují-li se kličky na spodní straně sešívaného materiálu, je uvolněna vrchní nit. Napětí vrchní nitě upravíme utažením otočného knoflíku regulace napětí horní nitě směrem vpravo (podrobně vysvětleno u obr. č. 5).Seřízení spodní nitě Při uvolněném provazování spodní nitě se objevují kličky na vrchní straně materiálu (viz obrázek). Napětí spodní nitě regulujeme šroubkem, který je umístěn uprostřed přítlačné pružiny cívkového pouzdra. (Cívkové pouzdro musíme nejprve vyjmout z chapače. Šroubkem otáčíme jemně pomocí šroubováku.) Správné napětí kontrolujeme tak, že cívkové pouzdro držené za nit z navinuté cívky má svou vahou zvolna klesat dolů.Čištění stroje Nezbytnou podmínkou bezporuchového chodu šicího stroje je pravidelné a dostatečné čištění a mazání stroje. Čištěním odstraňujeme prach a kousky nití a vláken, které se uvolňují při práci s materiálem. Drobné odpady vytvářejí povlak, který může způsobit zadření stroje. Prach otíráme nejen s povrchu stroje, ale štětečkem čistíme i ústrojí chapače (viz obrázek). Před každým čištěním odpojíme šicí stroj z elektrické sítě a vyjmeme jehlu. Odšroubujeme stehovou destičku a odstraníme štětečkem prach a zbytky nití mezi zoubky podavače. Při čištění chapače vyvlékneme vrchní nit a cívkové pouzdro vyjmeme.Mazání stroje Účelem mazání je snížit opotřebení kluzných ploch součástí stroje a tření mezi nimi. K mazání používáme pouze speciální olej pro šicí stroje. Před olejováním se přesvědčíme, jsou-li mazací otvory čisté. Do určených mazacích míst (jsou vyznačeny na obrázku) vkápneme olejničkou několik kapek oleje. Nadměrné mazání je zbytečné, jelikož olej vytéká z mazacích otvorů a může znečistit zpracovávaný materiál. Mazací intervaly přizpůsobujeme intenzitě provozu stroje. Po namazání uvedeme stroj do chodu, odstřižkem materiálu otřeme znečištěné plochy od oleje. (Ke stroji je přiložen návod, ve kterém jsou všechna mazací místa uvedena.)Obrubovací patka Ke zlepšení kvality, vzhledu a pro rychlejší zpracování jsou u šicího stroje přídavná zařízení, nazývaná též přídavné aparáty. Patří mezi ně i speciální obrubovací patka, umožňující vedení šitého materiálu a sloužící k zahnutí okraje materiálu. Místo obyčejné přítlačné patky nasadíme patku obrubovací, do které vsuneme okraj obrubovaného materiálu. Pro snadnější zasunutí můžeme roh materiálu zastřihnout. Materiál přidržujeme palcem a ukazovákem pravé ruky. Steh můžeme volit podle potřeby rovný nebo klikatý.Půlpatka a posuvné pravítko Mezi pomocná přídavná zařízení patří i patka s jednou nožkou – půlpatka. Používá se nejčastěji k přišívání zdrhovadel. Její tvar umožňuje šít těsně vedle zoubků zdrhovadel. K patce můžeme přišroubovat posuvné pravítko, které umožňuje udržovat stejnoměrné vzdálenosti při prošívání. Tímto způsobem se dají prošívat materiály položené ve vrstvách různými směry.׋›Elektrický šicí strojVýrobceDPrahaRok1987Délka33 okénekAutor kresebVaněčková EvaAutor textuDostoupil Jaroslav Ing.PředlohaELKTOznačení2558Další diafilmy výrobceBez energie to nejdeStroje a zařízení na tvarování těsta II. výroba pečivaRadiová stanice R 130 3.díl Provoz a použitíPřírodopis pro 9.ročník zvláštních škol
